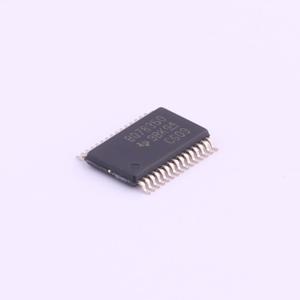

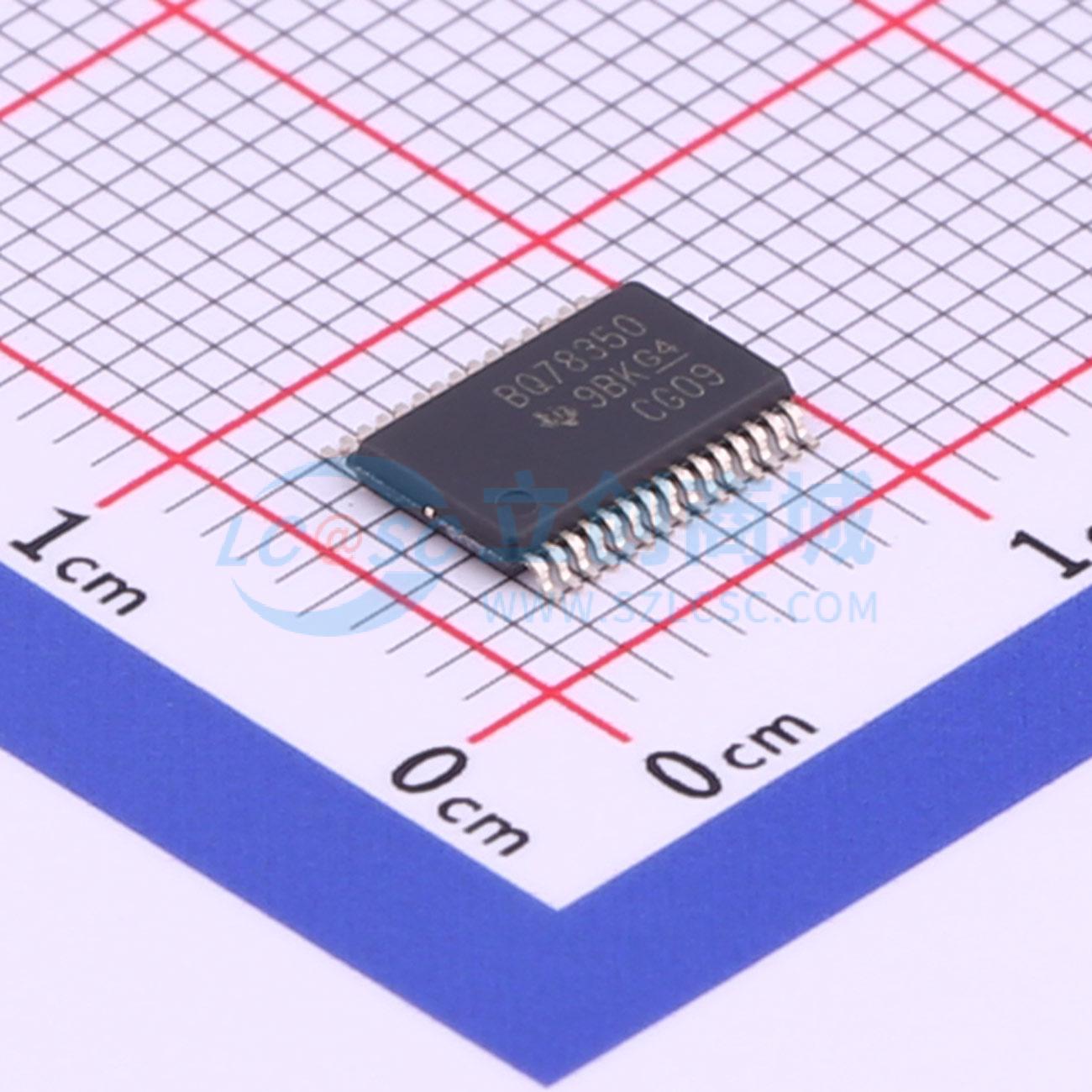

BQ78350DBTR-R1

bq78350-R1 CEDV 锂离子电量监测计和电池管理控制器（与bq769x0 电池监控AFE 配套）

描述: BQ78350-R1 CEDV 锂离子电池电量监测计和电池管理控制器
品牌名称: TI(德州仪器)
商品型号: BQ78350DBTR-R1
商品编号: C544452
商品封装: TSSOP-30
包装方式: 编带
商品毛重: 0.161克(g)

商品参数

商品概述

bq78350-R1 锂离子和磷酸铁锂电池管理控制器与bq769x0 系列模拟前端(AFE) 保护器件配套，可提供全套电池管理系统(BMS) 子系统，有助于加快产品开发、缩短上市时间。 bq78350-R1 控制器和bq769x0 AFE 支持3 节到15 节电池应用。bq78350-R1 器件提供了精确的电量监测计和健康状况(SoH) 监控器，还提供了电池平衡功能以及整套电压、电流和温度保护特性。 bq78350-R1 器件提供了用于电量报告的可选LED 或LCD 显示配置。它还可通过SMBus 1.1 接口传输数据。电池历史记录和诊断数据也保存在器件的非易失性存储器中，并且可通过同一接口获取。

商品特性

补偿放电终点电压(CEDV) 电量计量算法
支持SMBus 主机通信
可针对3 到5 节(bq76920)、6 到10 节(bq76930) 以及9 到15 节(bq76940) 锂离子和磷酸铁锂电池进行灵活配置
支持高达320Ahr 的电池配置
支持高达320A 的充放电电流
片上温度传感器选项
通过配套AFE 支持外部NTC 热敏电阻
全面的可编程保护特性
- 电压、电流和温度
- 系统元件
终身数据记录
支持CC-CV 充电，包括预充电、充电禁止和充电暂停
为多达八个不同的总线地址提供一个可选电阻器可编程SMBus 从地址
最多可驱动一个5 段LED 或LCD 显示屏，以指示充电状态
提供安全散列算法(SHA-1) 认证

应用领域

轻型电动车辆(LEV)：电动自行车(eBike)、电动踏板车(eScooter)、脚踏电动自行车(Pedelec) 和踏板辅助自行车
电动和园艺工具
备用电池和不间断电源(UPS) 系统
无线基站后备系统
电信电源系统
手持式真空吸尘器和扫地机器人

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.4V~2.6V
	最大充电电流	320A
	电池类型	磷酸铁锂电池；锂电池
	电池节数	3~15

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	650uA
	接口类型	SMBus
