温馨提醒：图片仅供参考，商品以实物为准

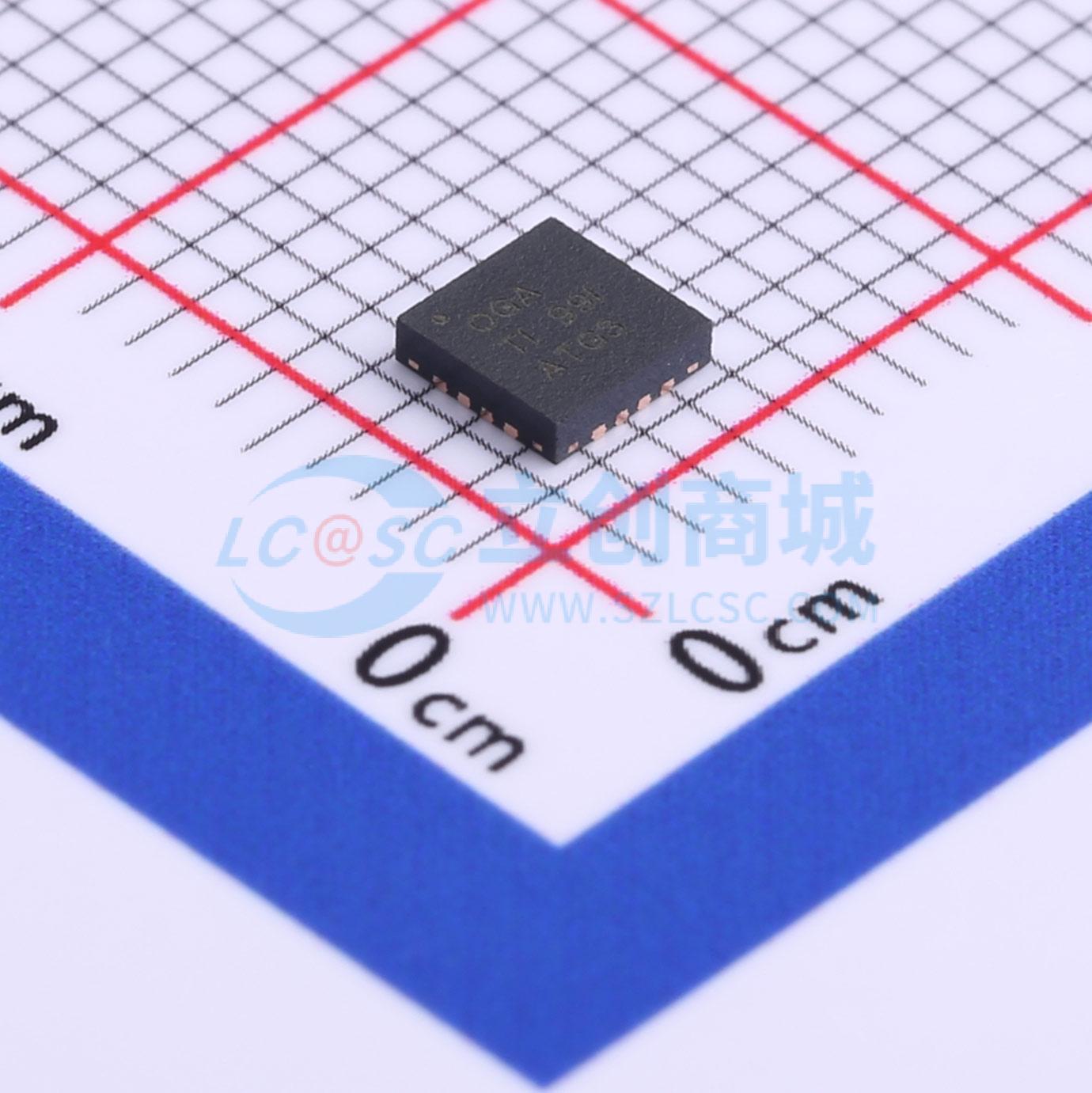

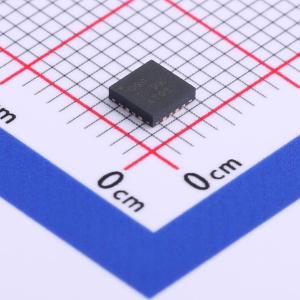

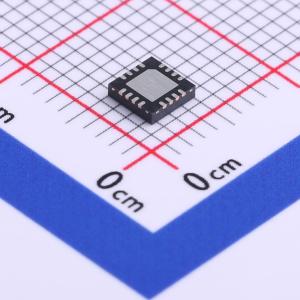

BQ24640RVAR
高效同步开关模式超级电容器充电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BQ24640 适用于超级电容器的独立 1 至 8 节降压电池充电控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ24640RVAR
- 商品编号
- C545157
- 商品封装
- VQFN-16-EP(3.6x3.6)
- 包装方式
- 编带
- 商品毛重
- 0.558克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 5V~28V | |
| 最大充电电流 | 10A | |
| 充电饱和电压 | 2.1V | |
| 放电截止电压 | - | |
| 电池类型 | 超级电容器 | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1.5mA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；恒压充电；恒流充电；软启动；可编程充电电流；过压保护；欠压锁定 |
商品概述
bq24640是一款高集成度的开关模式超级电容充电控制器，该器件提供恒频同步PWM控制器，具备高精度充电电流调节、电压调节以及充电状态监测功能。bq24640采用恒流和恒压两段式为超级电容充电，可从0V开始对超级电容充电，充电电流可通过ISET引脚设置，当超级电容电压达到设定的目标电压后，充电电流会逐渐下降；当输入电压低于输出电容电压时，bq24640会进入低电流休眠模式；该器件带有输入CE引脚可启用或禁用充电，STAT和PG输出引脚可报告充电状态和适配器状态，TS引脚可监测电容温度，在高温和低温条件下暂停充电。
商品特性
- 可对2.1V~26V的超级电容组充电，无需预充电即可从0V开始实现CC/CV充电曲线
- 600-kHz NMOS-NMOS同步降压控制器
- 最高支持10A充电电流，效率超过90
- VCC输入电压范围为5V~28V
- 充电电压调节精度为±0.5，充电电流调节精度为±3
- 集成度高，内置环路补偿，内置数字软启动
- 具备安全保护功能：输入过压保护、电容温度检测，温度过高或过低时暂停充电、热关断
- 具备状态输出功能，可输出适配器在位信号、充电器运行状态信号
- 带有充电使能引脚
- 驱动死时间为30ns，最大有效占空比为99.5
- 具备自动休眠模式，可降低功耗
- 关断状态下超级电容放电电流小于15μA，关断状态下输入静态电流小于1.5mA
应用领域
- 存储备份系统
- 工业不间断电源系统及功率瞬态缓冲
- 桥接电源，用于电池缓冲
