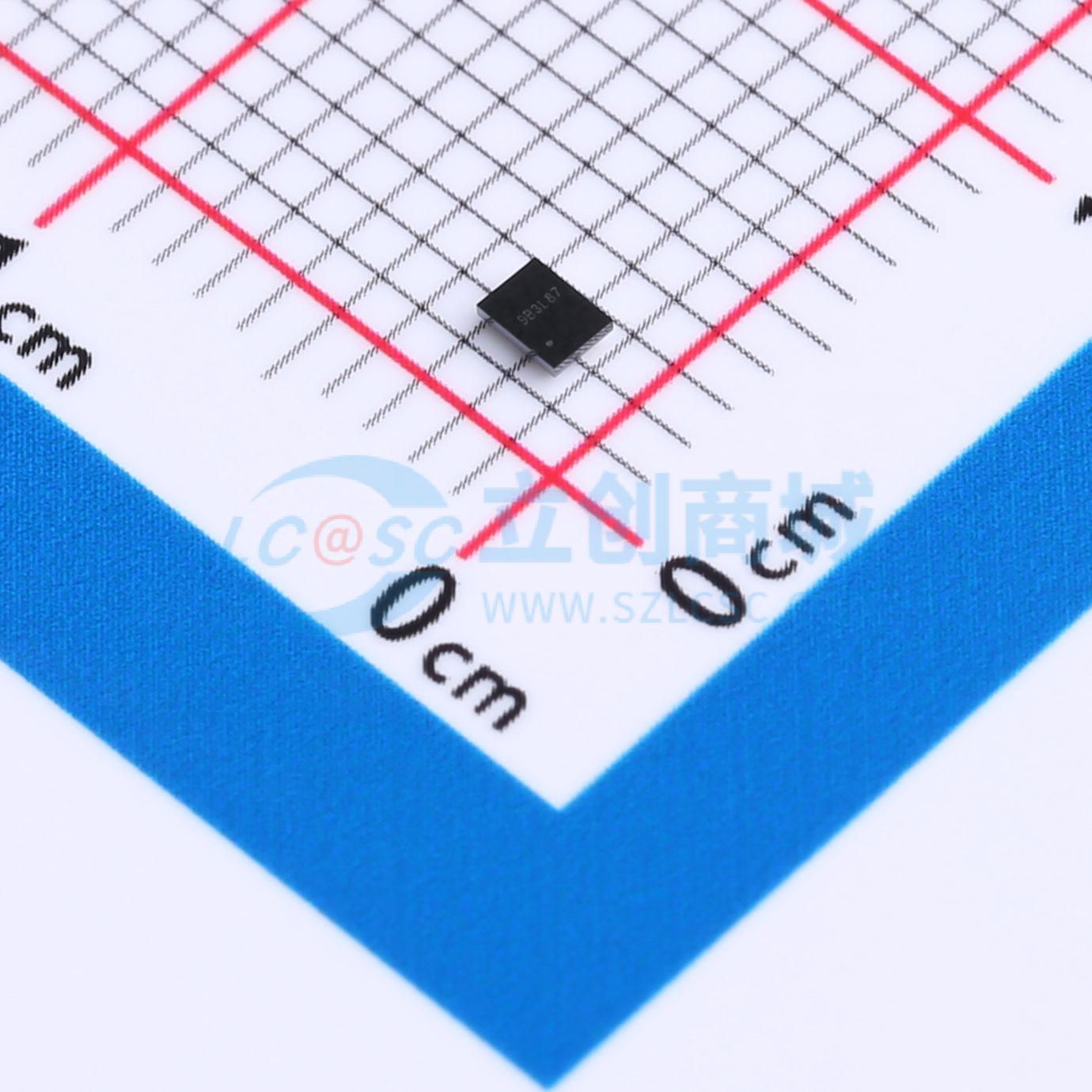

温馨提醒：图片仅供参考，商品以实物为准

TS3A24159YZPR

TS3A24159 0.3Ω 双通道 SPDT 双向模拟开关

描述: 双通道单极双投（SPDT）双向模拟开关，低导通电阻（最大值为0.3Ω），工作电压范围1.65V至3.6V。
品牌名称: TI(德州仪器)
商品型号: TS3A24159YZPR
商品编号: C544443
商品封装: DSBGA-10
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TS3A24159 器件是一款 2 通道单极双投 (SPDT) 双向模拟开关，设计的工作电压为 1.65V 至 3.6V。该器件提供低通态电阻和出色的通态电阻匹配以及先断后合功能，能够防止信号从一个通道传输至另一通道时失真。该器件具有出色的总谐波失真 (THD) 性能、低通态电阻和极低的功耗。该器件所具备的一些特性使其适用于各种市场和不同的应用。

商品特性

指定的先断后合开关
低导通电阻（最大值为 0.3Ω）
低电荷注入
出色的导通状态电阻匹配
低总谐波失真 (THD)
1.65V 至 3.6V 单电源运行
控制输入兼容 1.8V 逻辑
闩锁性能超过 100mA，符合 JESD 78 II 类规范
ESD 性能经测试符合 JESD 22 规范
- 2000V 人体放电模型（A114 - B，II 类）
- 1000V 带电器件模型 (C101)

应用领域

手机
个人数字助理 (PDA)
便携式仪器
音频和视频信号路由
低压数据采集系统
通信电路
调制解调器
硬盘
计算机外设
无线终端和外设

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	1.65V~3.6V
	导通时间(ton)	35ns

	属性	参数值
	导通电阻(Ron)	300mΩ
	关闭时间(toff)	30ns
	工作温度	-40℃~+85℃
	导通电容(Con)	224pF
	带宽	23MHz
