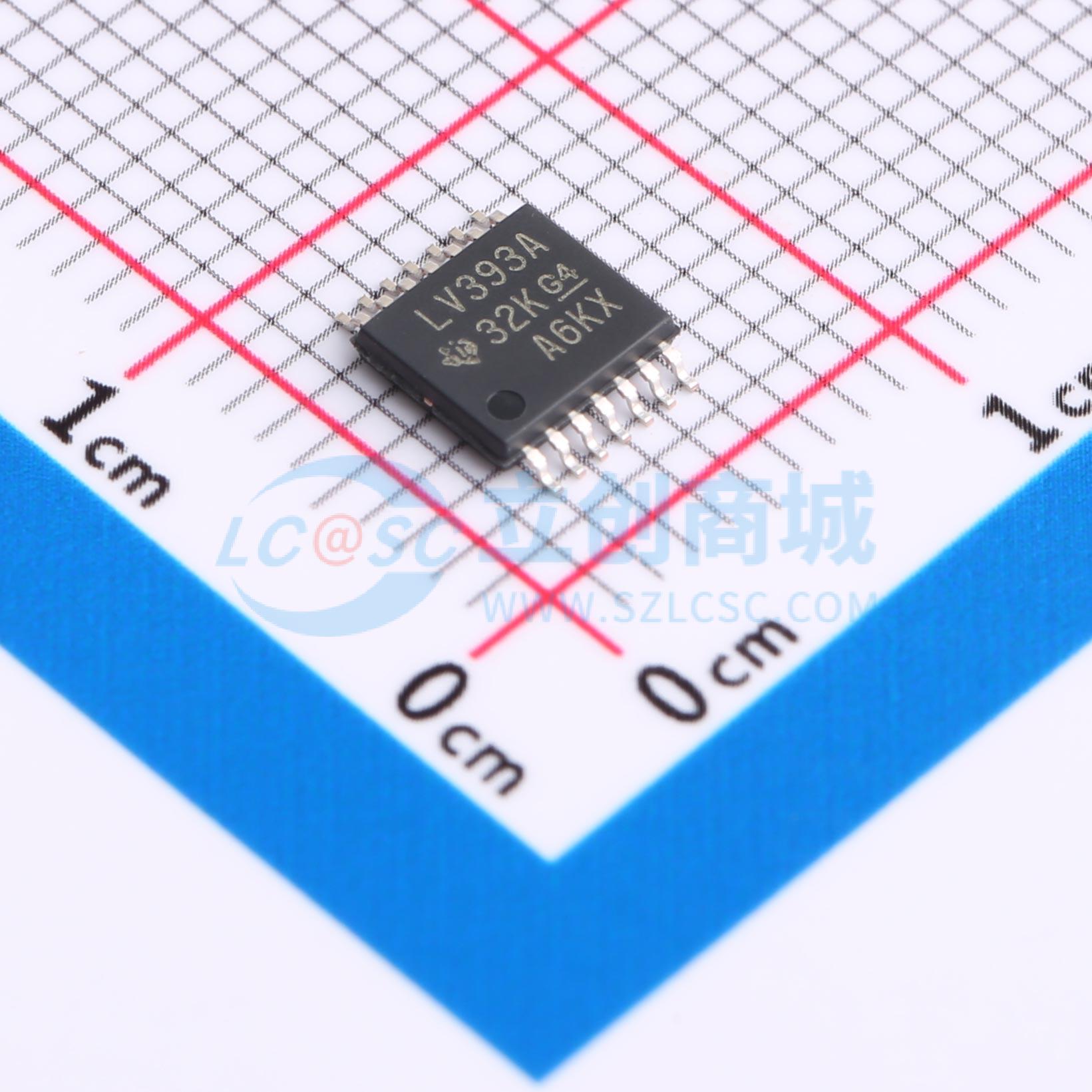

温馨提醒：图片仅供参考，商品以实物为准

SN74LV393APWR

70MHz 4位二进制计数器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV393A 双路 4 位二进制计数器
品牌名称: TI(德州仪器)
商品型号: SN74LV393APWR
商品编号: C543090
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

LV393A器件包含八个触发器和附加门电路，可在单个封装内实现两个独立的4位二进制计数器。该器件设计用于2V~5.5V VCC工作。每个计数器均带有清零输入和时钟输入，在时钟脉冲的负跳变沿改变状态。单个封装即可实现N位二进制计数器，支持除以256分频。每个计数器级都带有并行输出，可获得输入计数频率的任意分谐波，用于生成系统定时信号。该器件完全支持使用Ioff的部分掉电应用，Ioff电路可禁用输出，防止器件断电时产生损坏性回流电流。

商品特性

支持2V~5.5V VCC工作
5V电压下最大传播延迟tpd为10ns
VCC为3.3V、环境温度TA为25℃时，典型输出接地反弹VOLP小于0.8V
VCC为3.3V、环境温度TA为25℃时，典型输出高电平下冲VOHV大于2.3V
支持Ioff部分掉电模式工作
双4位二进制计数器，各带独立时钟
每个4位计数器都带有直接清零功能
可将计数器封装数量减少50，显著提升系统密度
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护性能符合JESD 22标准
支持人体模型2000V、机器模型200V、充电器件模型1000V ESD防护
最大额定值：电源电压范围-0.5V~7V
最大额定值：输入电压范围-0.5V~7V
最大额定值：高低输出状态下输出电压范围-0.5V~VCC+0.5V
最大额定值：掉电状态下输出电压范围-0.5V~7V
输入钳位电流VI<0时为-20mA
输出钳位电流VO<0时为-50mA
连续输出电流VO在0~VCC范围时为±25mA
VCC或GND的连续电流为±50mA
不同封装热阻抗：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，NS封装76℃/W，PW封装113℃/W
存储温度范围-65℃~150℃
提供多种封装类型

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	4
	系列	74LV
	计时方向	-
	工作电压	2V~5.5V
	元件数	2
	触发沿	下降沿

	属性	参数值
	复位方式	异步
	计时方式	-
	计数速率	125MHz
	传播延迟(tpd)	10ns
	耗散功率(Pd)	-
	工作温度	-40℃~+85℃
	功能特性	复位功能；低功耗模式
