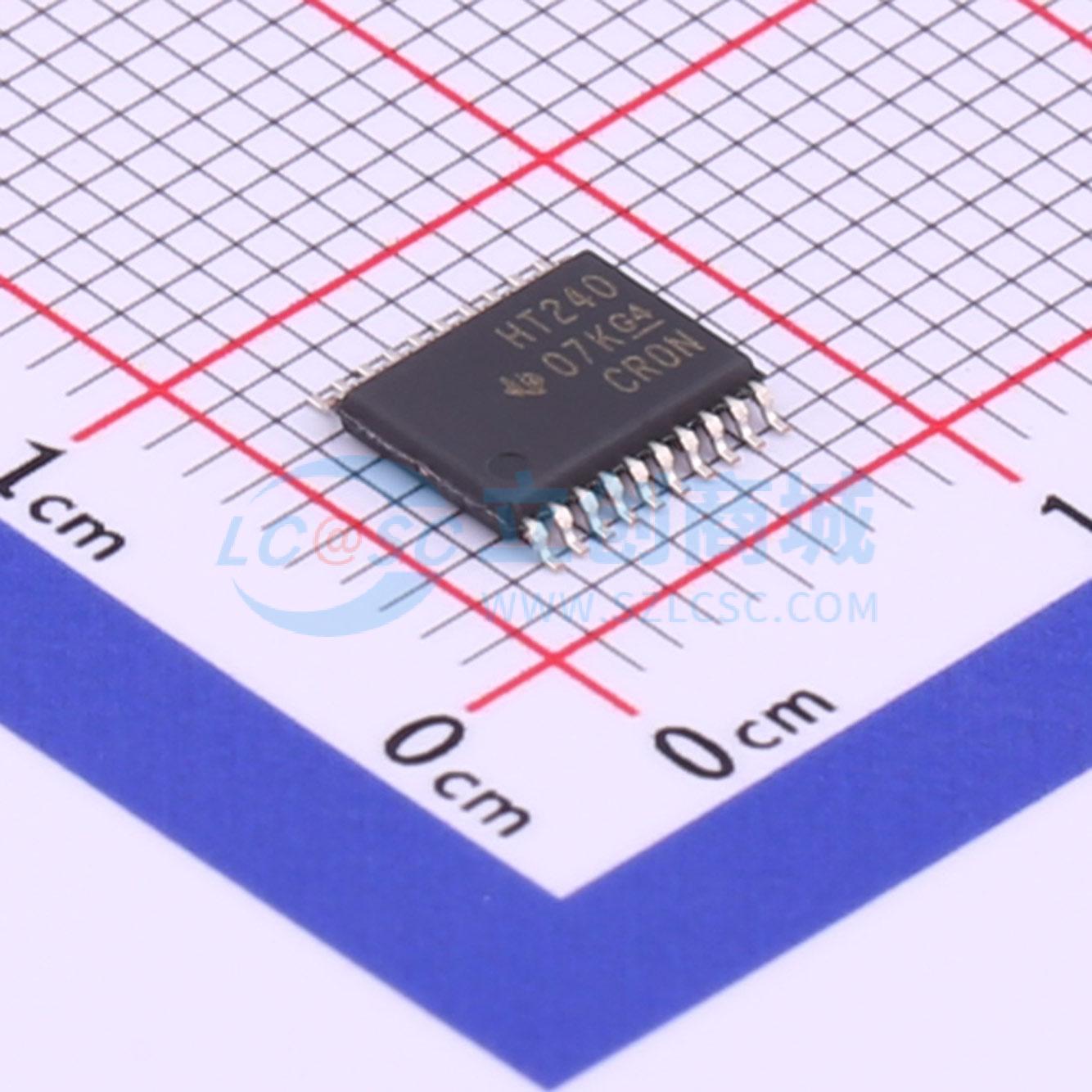

温馨提醒：图片仅供参考，商品以实物为准
SN74HCT240PWR
八进制缓冲器和线路驱动器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCT240 具有三态输出的八路缓冲器和线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT240PWR
- 商品编号
- C543088
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.327克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 12ns@5.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
这些八进制缓冲器和线路驱动器专门设计用于提高三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能和密度。HCT240器件分为两个独立的4位缓冲器/驱动器，带有独立的输出使能（OE）输入。当OE为低电平时，器件将反相数据从A输入传递到Y输出。当OE为高电平时，输出处于高阻态。
商品特性
- 工作电压范围4.5 V至5.5 V
- 大电流输出最多可驱动15个LSTTL负载
- 低功耗，Icc最大80 μA
- 典型传播延迟tpd=12 ns
- 在5 V时输出驱动为±6 mA
- 输入电流最大1 μA
- 输入与TTL电平兼容
- 三态输出可驱动总线或缓冲存储器地址寄存器
应用领域
- 三态存储器地址驱动
- 时钟驱动
- 面向总线接收器
- 面向总线发送器
