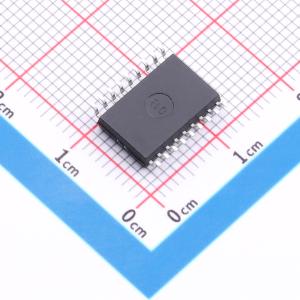

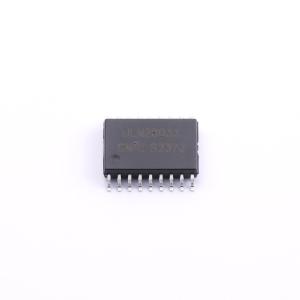

ULN2803AFS
高电压高电流达林顿晶体管阵列，包含八个开集电极共射极对，内置抑制二极管用于感性负载驱动，输入输出引脚反向排列以简化板布局，适用于驱动螺线管、继电器、DC电机等多种负载。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ULN2803AFS，SOP‑18，八路达林顿晶体管阵列，内置续流钳位二极管，用于继电器、电磁阀、LED负载驱动。
- 品牌名称
- GMIC(绿微)
- 商品型号
- ULN2803AFS
- 商品编号
- C53261032
- 商品封装
- SOP-18
- 包装方式
- 编带
- 商品毛重
- 0.825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -20℃~+85℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.6V | |
| 输入电流(on) | - | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
ULN2803 是一款高压高电流达林顿晶体管阵列，每个器件包含八个开集电极共射极对。每个对的额定电流为 500mA。器件内部集成了用于驱动感性负载的抑制二极管，其输入和输出引脚采用相对布局以简化电路板设计。该器件能够驱动多种负载，包括螺线管、继电器、直流电机、LED 显示器、灯丝灯、热敏打印头和高功率缓冲器。ULN2803 提供小型 18 引脚 SOP 封装。
商品特性
- 额定集电极电流为 500mA（单路输出）
- 高压输出：50V
- 集成输出钳位二极管
- 输入兼容多种逻辑类型
- 适用于继电器驱动应用
应用领域
- 螺线管驱动
- 继电器驱动
- 直流电机驱动
- LED 显示器驱动
- 灯丝灯驱动
- 热敏打印头驱动
- 高功率缓冲器
