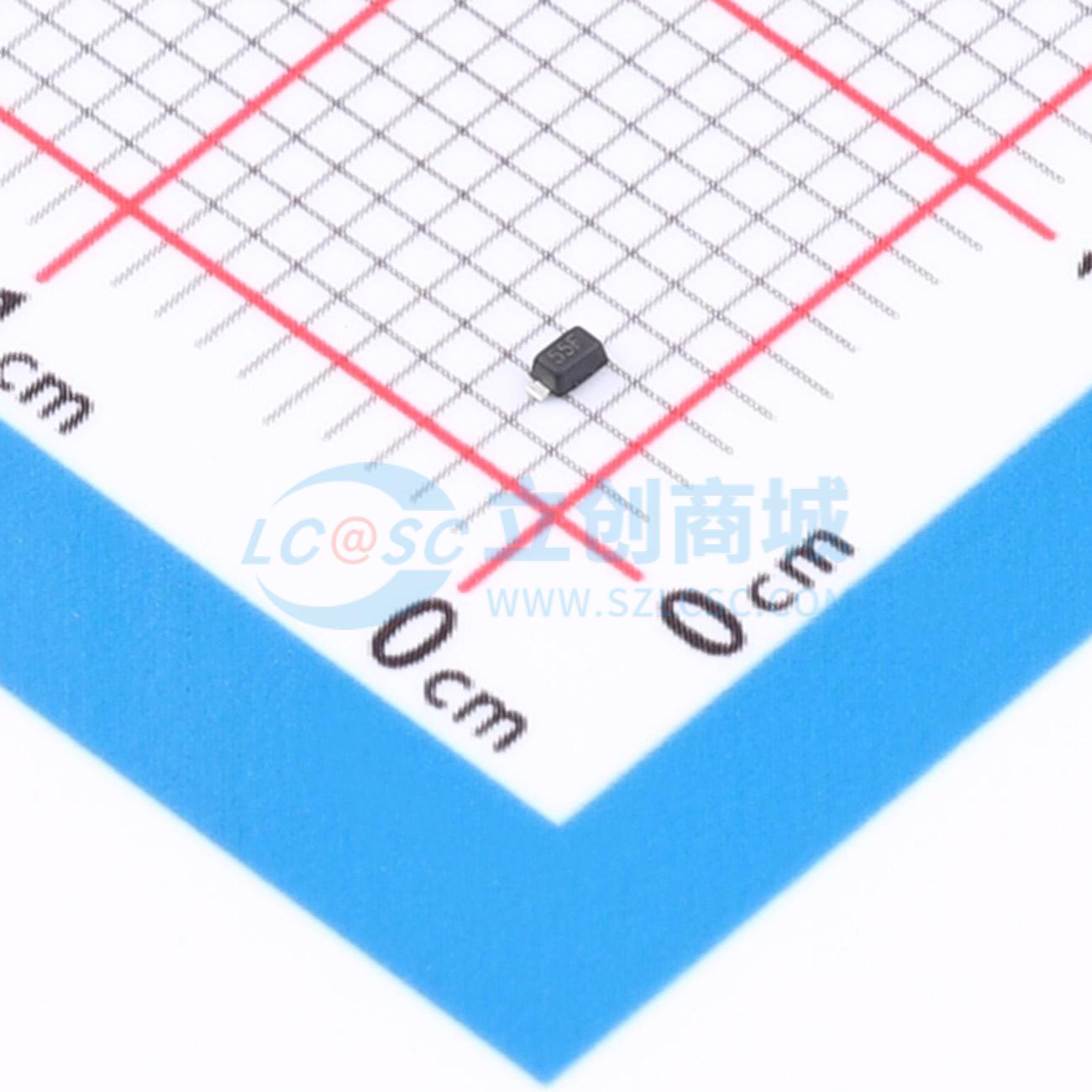

温馨提醒：图片仅供参考，商品以实物为准
5C051VBC
保护二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- baocheng(宝乘)
- 商品型号
- 5C051VBC
- 商品编号
- C53261051
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.02759克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
5C051VBC 是一款双向 TVS 二极管，采用领先的单片硅技术，提供快速响应时间和低 ESD 钳位电压，使其成为保护电压敏感高速数据线的理想解决方案。5C051VBC 具有超低电容，典型值为 0.3pF，并符合 IEC 61000-4-2 (ESD) 标准，空气放电和接触放电均为 ±30kV。它采用 SOD-523 无铅封装。其小尺寸、超低电容和高 ESD 浪涌保护能力，使 5C051VBC 成为保护手机、数字视频接口和其他高速端口的理想选择。
商品特性
- 超低电容：典型值 0.3pF
- 超低漏电流：nA 级
- 工作电压：5V
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2 (ESD) 抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC61000-4-5 (雷击) 6A (8/20μs)
- 符合 RoHS 标准
应用领域
- 手机及配件
- 显示端口
- MDDI 端口
- USB 端口
- 数字视频接口
- PCI Express 与串行 SATA 端口
