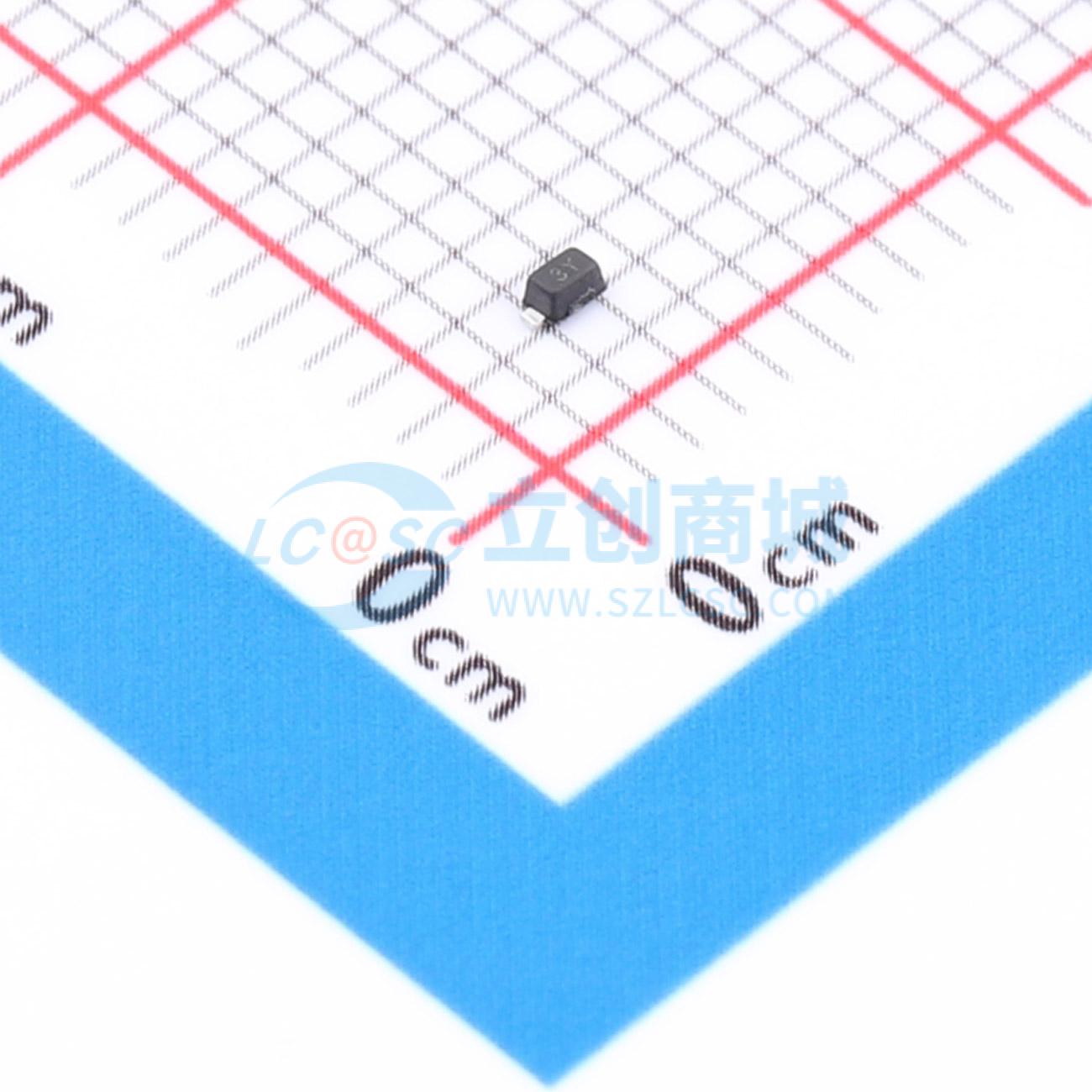

温馨提醒：图片仅供参考，商品以实物为准
5C031VBC
保护二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- baocheng(宝乘)
- 商品型号
- 5C031VBC
- 商品编号
- C53261052
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.028976克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压(VBR) | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 20pF |
商品概述
5C031VBC是一款单向TVS二极管，采用领先的单片硅技术，提供快速响应时间和超低ESD钳位电压，使其成为保护电压敏感数据线和电源线的理想解决方案。该器件符合IEC 61000-4-2 (ESD)标准，空气放电和接触放电均为±30kV。它采用超小型SOD-523无铅封装。其小巧尺寸和高ESD浪涌保护能力使其成为保护手机、数码相机、音频播放器及许多其他便携式应用的理想选择。
商品特性
- 超小封装：SOD-523
- 保护一条数据线或电源线
- 超低漏电流：nA级
- 工作电压：3.3V
- 低钳位电压
- 2引脚无引线封装
- 符合以下标准：- IEC 61000-4-2 (ESD) 抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC61000-4-5 (雷击) 15A (8/20μs)
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
