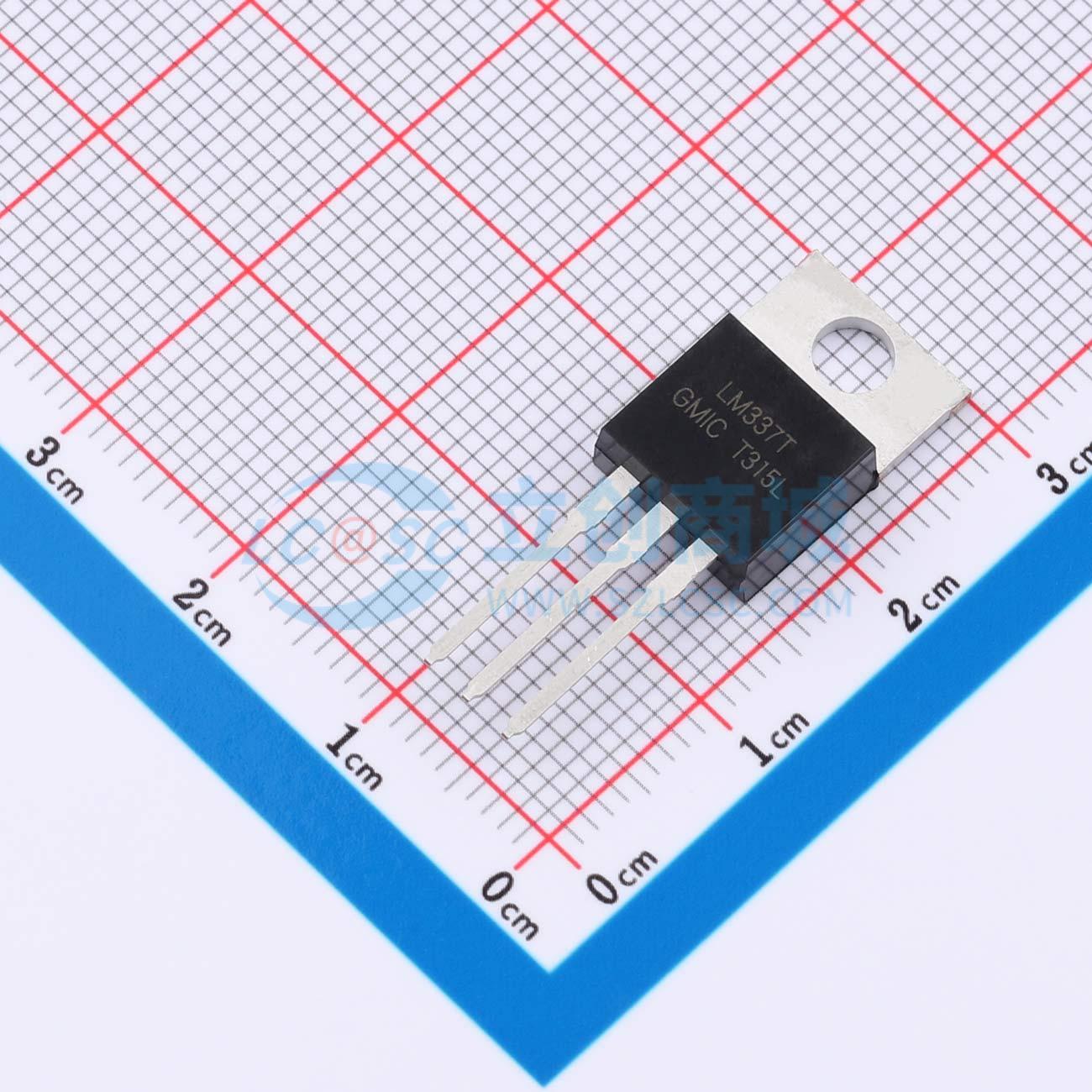

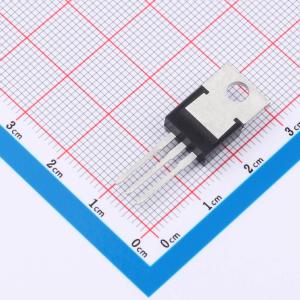

温馨提醒：图片仅供参考，商品以实物为准
LM337TBT
可调三端负电压调节器，适用于多种应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM337TBT，TO‑220‑3，可调负电压稳压器，具备过流、过热保护，用于负向可调电源电路。
- 品牌名称
- GMIC(绿微)
- 商品型号
- LM337TBT
- 商品编号
- C53261037
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.823824克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 负极 | |
| 工作电压 | 40V | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 77dB | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 0.003%Vout | |
| 功能特性 | 热关断 | |
| 工作温度 | -20℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
LM337 是一款可调式三端负电压稳压器，能够在 -1.2V 至 -37V 的输出电压范围内提供超过 -1.5A 的电流。这些稳压器应用极其简便，仅需两个外部电阻来设定输出电压，以及一个输出电容用于频率补偿。其电路设计经过优化，以实现优异的稳压性能和低热瞬变。该器件适用于多种应用，包括本地板载稳压、可编程输出电压稳压或精密电流稳压。LM337 是 LM337 可调式正电压稳压器的理想互补器件。
商品特性
- 输出电压可在 -1.2V 至 -37V 范围内调节
- 保证 1.5A 输出电流
- 线性调整率典型值为 0.01%/V
- 优异的热调整率，典型值为 0.002%/W
- 对热瞬变具有优异的抑制能力
- 与温度无关的电流限制
- 内部热过载保护
