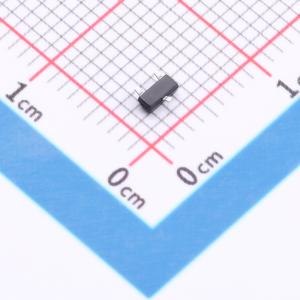

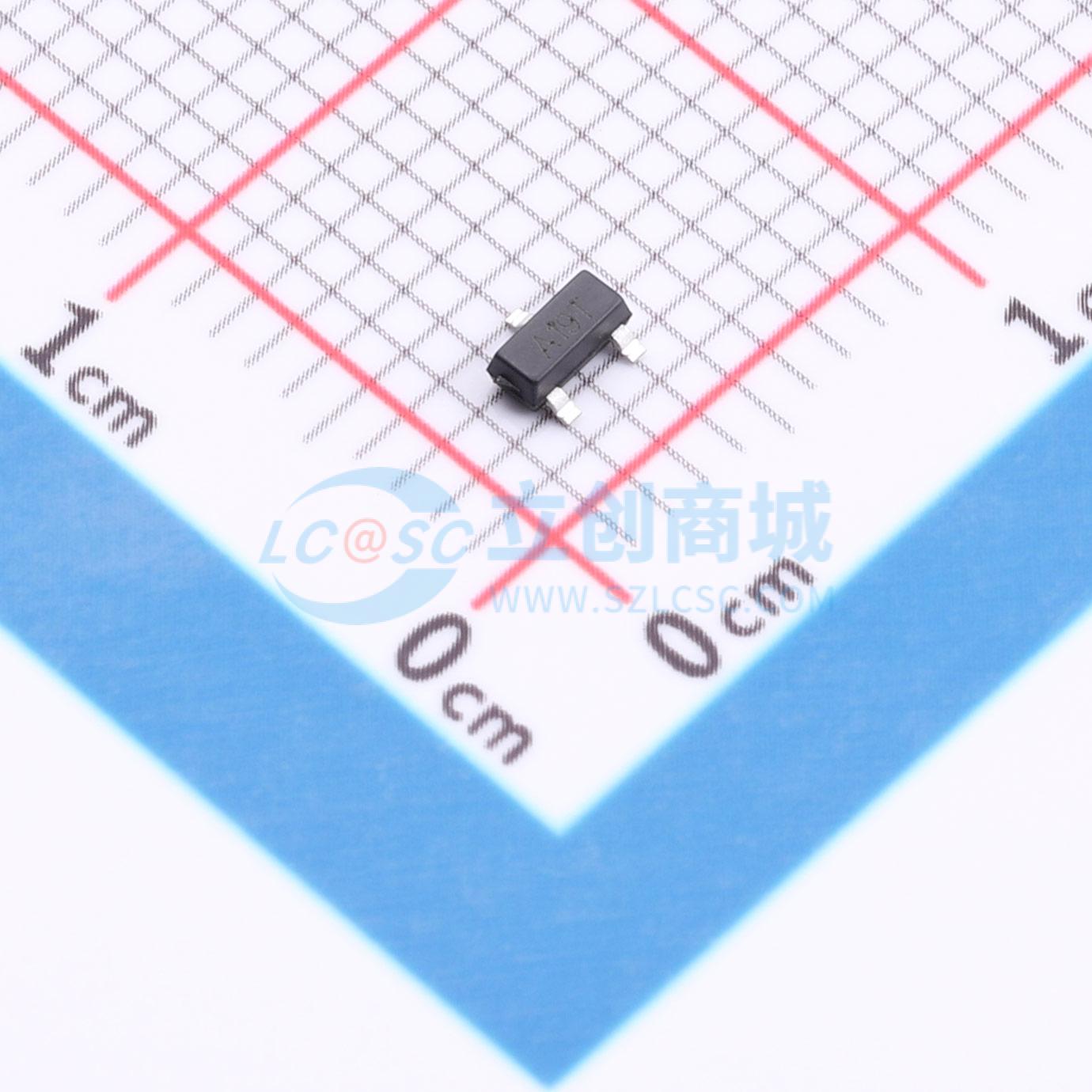

温馨提醒：图片仅供参考，商品以实物为准
AO3401
采用先进沟槽技术的场效应管，具备低导通电阻、低栅极电荷，适用于电池保护和开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AO3401，SOT‑23，P沟道MOS管。-内置体二极管，用于电源切换、电池回路、负载开关。
- 品牌名称
- GMIC(绿微)
- 商品型号
- AO3401
- 商品编号
- C53261043
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 75mΩ@4.5V | |
| 耗散功率(Pd) | 350mW | |
| 阈值电压(Vgs(th)) | 1.3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 954pF | |
| 反向传输电容(Crss) | 77pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 280pF |
商品概述
AO340l采用先进的沟槽技术，可提供出色的导通电阻（RDS(ON)）、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压（VDs）=-30V，漏极电流（Ib）=-4.5A
- 当栅源电压（VGs）=10V时，导通电阻（RDs(ON)）<50mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
