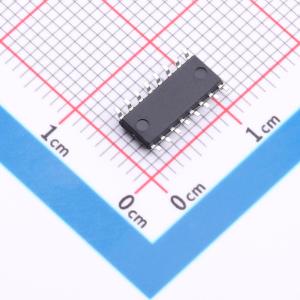

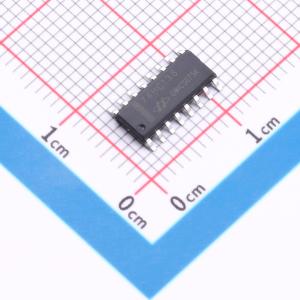

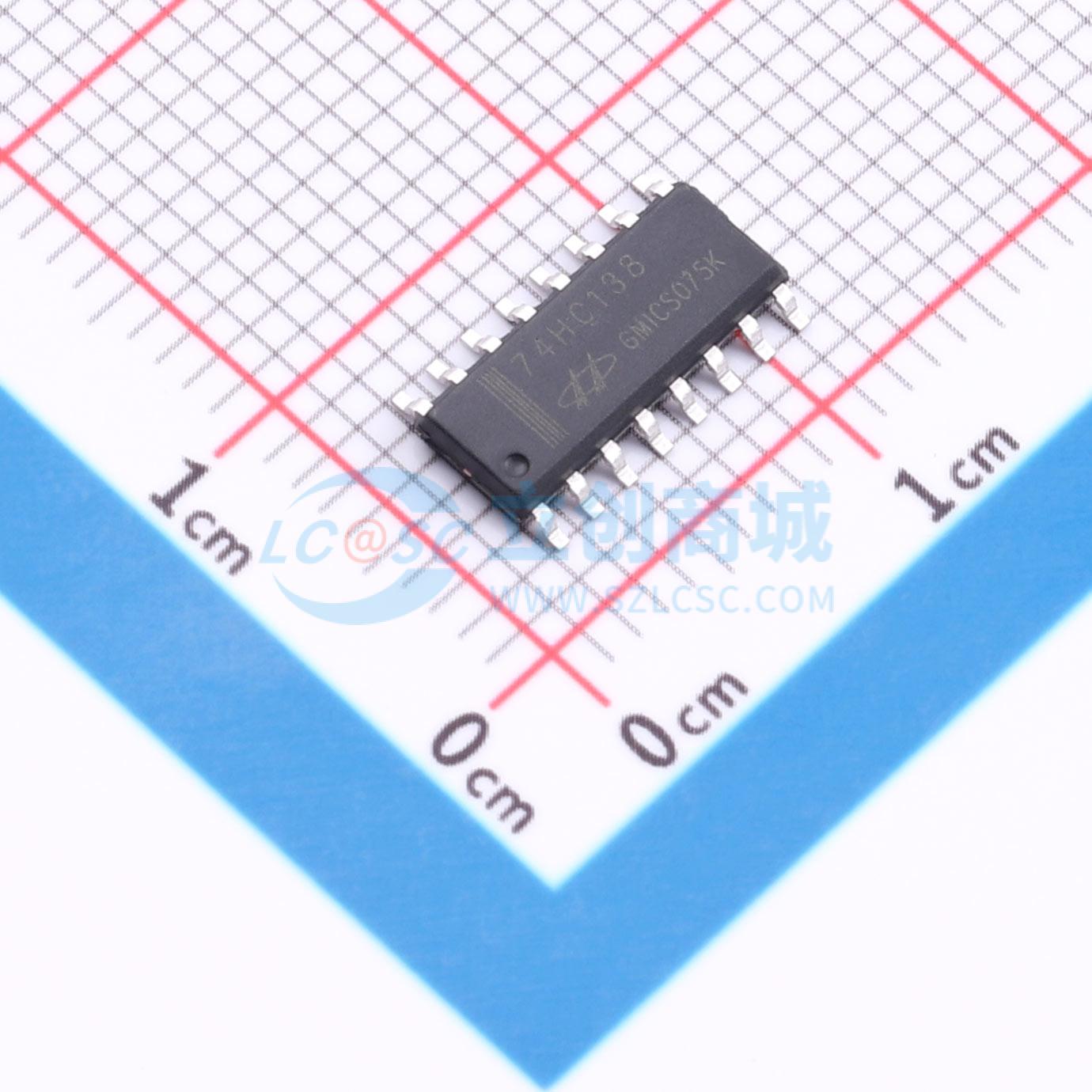

温馨提醒：图片仅供参考，商品以实物为准
SN74HC138DES-GMIC
高速CMOS反相输出8位译码器，具有复合使能输入，支持译码和多路分配功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC138DES‑GMIC，SOP‑16，3‑8译码器，CMOS逻辑，低有效输出，支持使能控制，用于地址译码、IO选通扩展电路。
- 品牌名称
- GMIC(绿微)
- 商品型号
- SN74HC138DES-GMIC
- 商品编号
- C53261036
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.37284克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 输入数/输出数 | 3/8 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | 0℃~+70℃ | |
| 传播延迟(tpd) | 24ns@5V,16pF | |
| 静态电流(Iq) | 5uA | |
| 功能特性 | 反向功能 | |
| 系列 | 74HC |
商品概述
74HC138是一款高速CMOS反相输出的8位译码器。它可接受3位二进制加权地址输入，并实现8位并行输出。该器件配备一个高电平有效的使能端和两个低电平有效的使能端，便于实现多级芯片的并行扩展输出。此外，若将任一低有效使能输入端用作数据输入，其余使能端作为选通端，该器件也可充当一个8输出多路分配器。
商品特性
- 低输入电流：≤1 μA
- 传播延迟时间：典型值20 ns
- 低静态功耗：Icc ≤ 5.0 μA，在VCC = 6 V条件下
- 复合使能输入，便于实现多级扩展
- 宽工作电压范围：2.0 V至6.0 V
- 封装形式：DIP16、SOP16
应用领域
- 8位译码器或扩展8位并行输出译码器
- 自动化工程控制
- 其它应用领域
