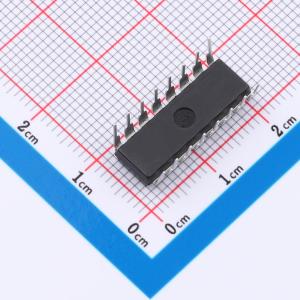

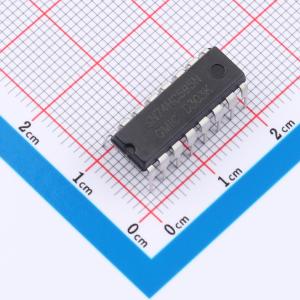

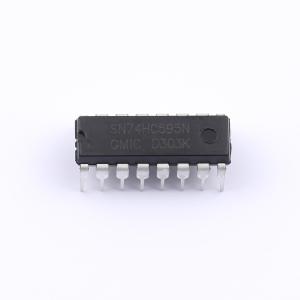

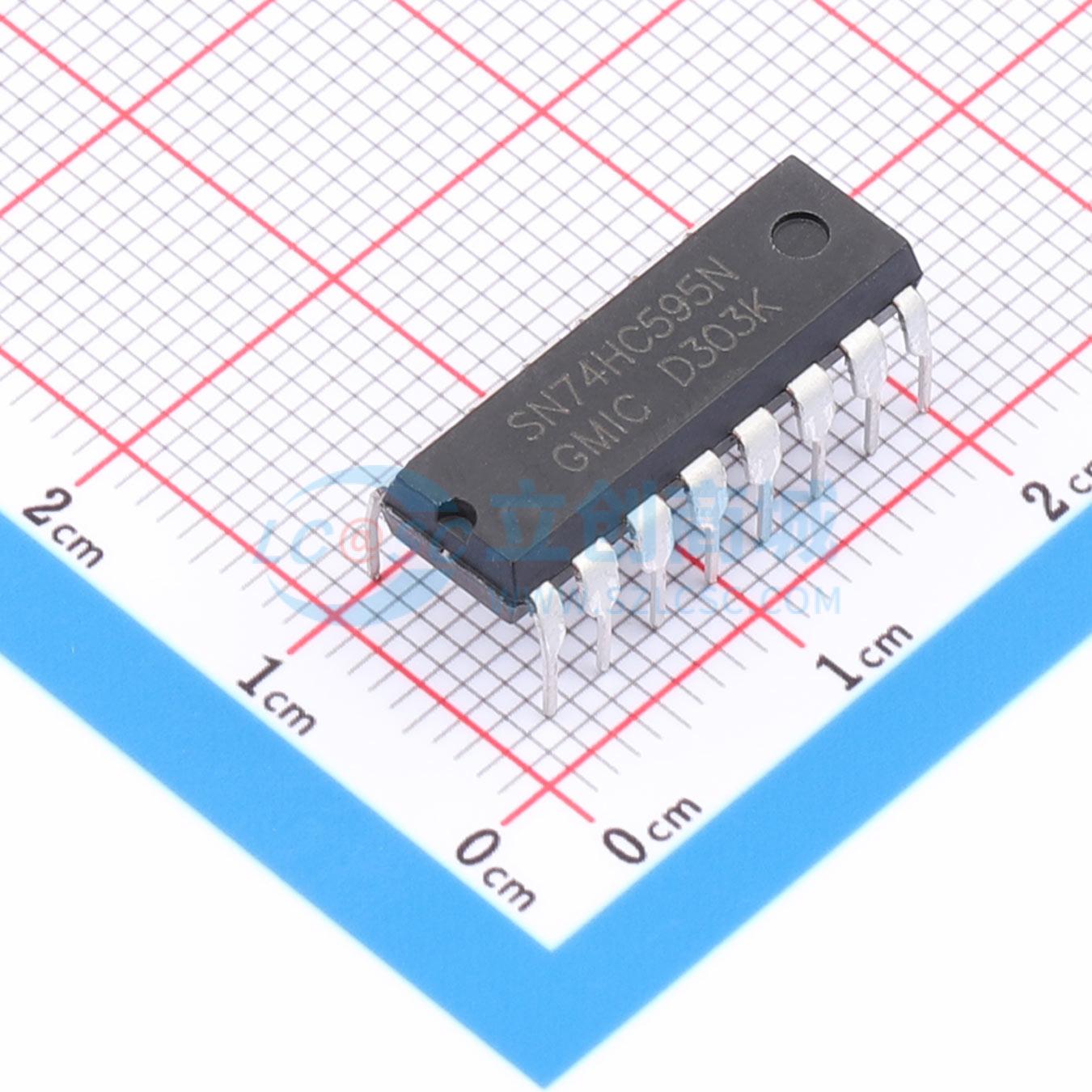

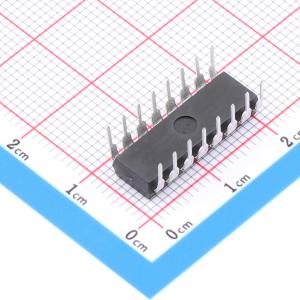

温馨提醒：图片仅供参考，商品以实物为准
SN74HC595NED-GMIC
八位串行移位寄存器，带有存储寄存器和三态输出，高速硅栅CMOS技术，接脚兼容LSTTL
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- SN74HC595NED-GMIC
- 商品编号
- C53261034
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.757683克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ |
商品概述
74HC595是一款高速硅栅CMOS器件，其引脚与低功耗肖特基TTL电路兼容。该器件包含一个八位串行输入、并行输出的移位寄存器，并配有一个带三态输出的独立存储寄存器。移位寄存器和存储寄存器拥有独立的时钟输入。数据在移位时钟的上升沿移入移位寄存器，并在存储时钟的上升沿从移位寄存器传输至存储寄存器。若将两个时钟连接在一起，则移位寄存器的数据将始终比存储寄存器提前一个时钟周期。移位寄存器配备一个串行数据输入端、一个用于级联的串行输出端以及一个低电平有效的异步主复位端。存储寄存器提供八位并行三态输出。当输出使能端为低电平时，输出正常；当输出使能端为高电平时，输出进入高阻态。
商品特性
- 八位串行输入
- 八位串行或并行输出
- 存储寄存器具备三态输出
- 移位寄存器带有直接清零功能
- 典型移位频率达100MHz
- 具备ESD保护
应用领域
- 串行至并行转换
- 遥控保持记忆装置
