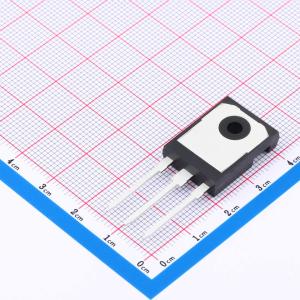

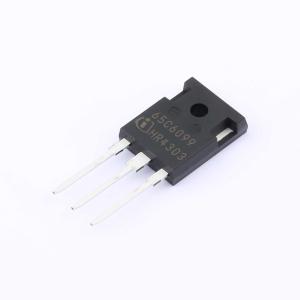

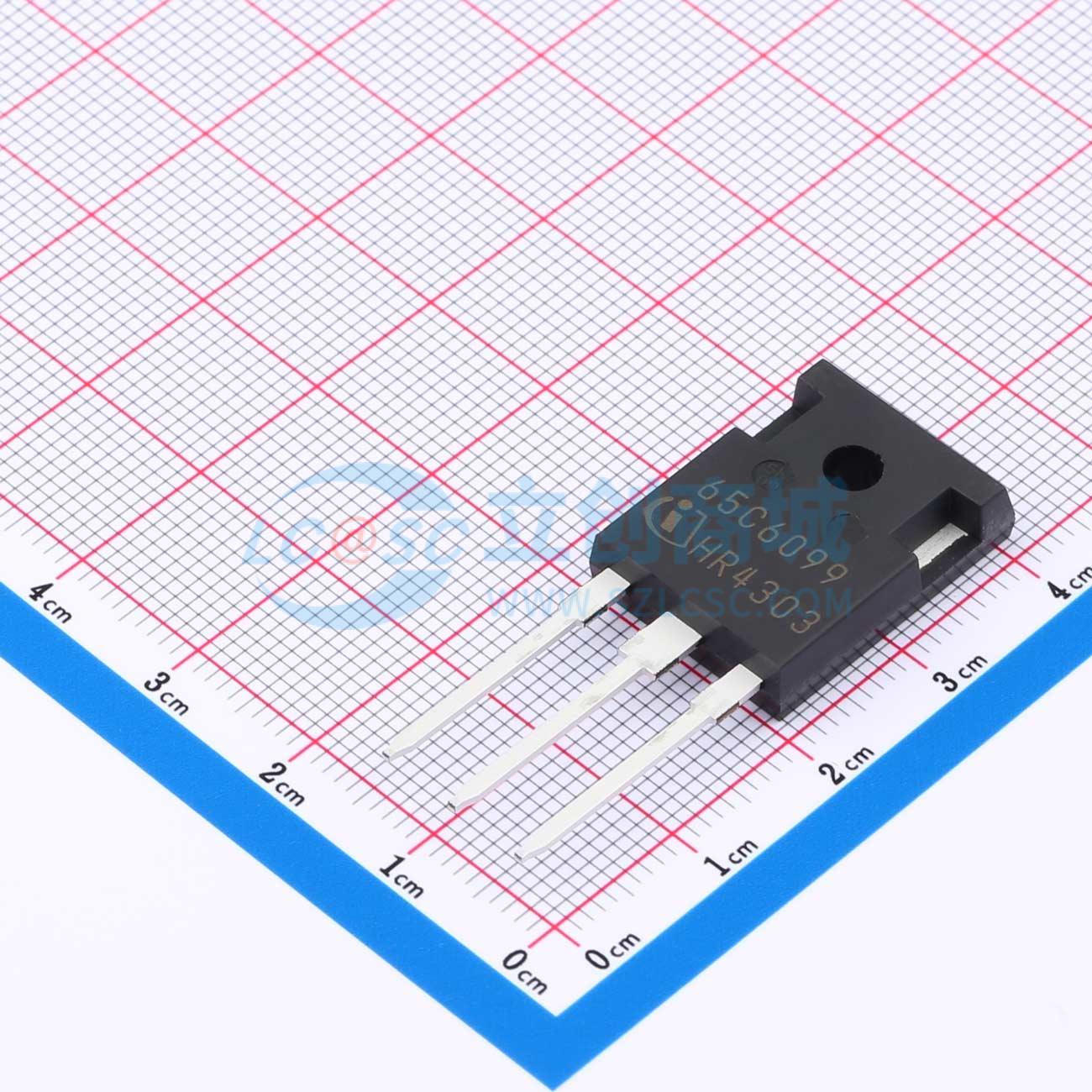

温馨提醒：图片仅供参考，商品以实物为准
IPW65R099C6
1个N沟道 耐压:700V 电流:38A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CoolMOS是一种用于高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。CoolMOS C6系列结合了领先的SJ MOSFET供应商的经验与高级创新。由此产生的器件在不牺牲易用性的情况下，具备快速开关SJ MOSFET的所有优点。极低的开关和传导损耗使开关应用更加高效、紧凑、轻便和凉爽。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPW65R099C6
- 商品编号
- C537492
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 38A | |
| 导通电阻(RDS(on)) | 99mΩ@10V | |
| 耗散功率(Pd) | 278W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 127nC | |
| 输入电容(Ciss) | 2.78nF | |
| 反向传输电容(Crss) | 525pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
CoolMOS是用于高压功率MOSFET的一项革命性技术，它是根据超结（SJ）原理设计的。CoolMOS C6系列融合了领先的SJ MOSFET供应商的经验与一流的创新技术。由此产生的器件在不牺牲易用性的前提下，具备了快速开关SJ MOSFET的所有优势。极低的开关损耗和传导损耗使开关应用更加高效、紧凑、轻便且散热良好。
商品特性
- 由于具有极低的品质因数Rds(on)*Qg和Eoss,因此损耗极低
- 极高的换向鲁棒性
- 易于使用/驱动
- 无铅电镀,无卤模塑料
- 根据JEDEC(J-STD20和JESD22)标准,适用于工业级应用
应用领域
- 功率因数校正(PFC)级
- 硬开关脉宽调制(PWM)级
- 用于电脑主机、适配器、液晶和等离子电视、照明、服务器、电信、不间断电源(UPS)和太阳能的谐振开关PWM级
