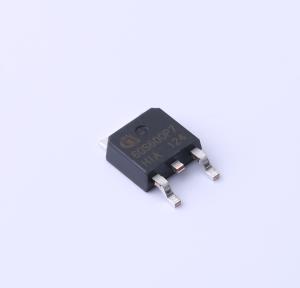

温馨提醒：图片仅供参考，商品以实物为准
IPD60R600P7S E8228
1个N沟道 耐压:650V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 7th generation platform是用于高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。结合了快速开关SJ MOSFET的优点，具有易用性，如极低的振铃趋势、体二极管对硬换向的出色鲁棒性和出色的ESD能力。极低的开关和传导损耗使开关应用更高效、更紧凑、更凉爽。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPD60R600P7S E8228
- 商品编号
- C536834
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 600mΩ@10V | |
| 耗散功率(Pd) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 9nC@10V | |
| 输入电容(Ciss) | 363pF | |
| 反向传输电容(Crss) | 14pF | |
| 工作温度 | -40℃~+150℃ |
商品概述
CoolMOS第七代平台是高压功率MOSFET的一项革命性技术，它基于超结（SJ）原理设计。600V CoolMOS P7系列是CoolMOS P6系列的继任者。它结合了快速开关SJ MOSFET的优势与出色的易用性，例如极低的振铃倾向、体二极管在硬换向时具有出色的鲁棒性以及卓越的ESD能力。此外，极低的开关损耗和传导损耗使开关应用更加高效、紧凑且散热更好。
商品特性
- 由于出色的换向鲁棒性,适用于硬开关和软开关(PFC和LLC)
- 显著降低开关损耗和传导损耗
- 所有产品均具有出色的ESD鲁棒性,>2kV(HBM)
- 低RDS(on)A(低于1Ohmmm2)使产品的RDS(on)/封装比竞品更优
- 产品验证符合JEDEC标准
应用领域
-用于PC主机、适配器、LCD和PDP电视、照明、服务器、电信和UPS等的PFC级、硬开关PWM级和谐振开关级。
