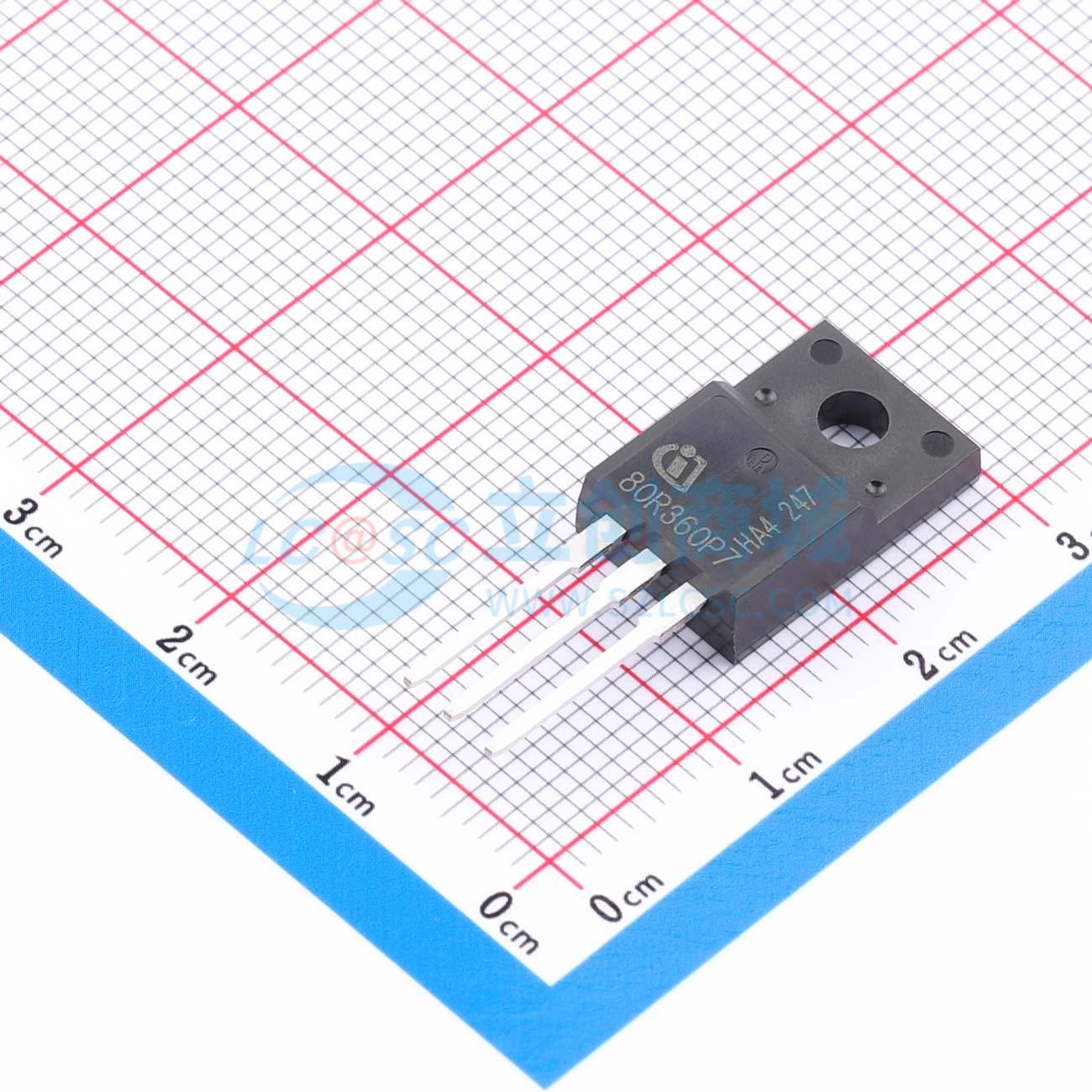

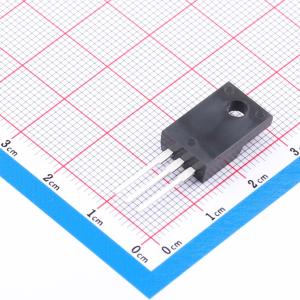

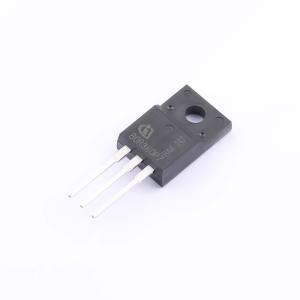

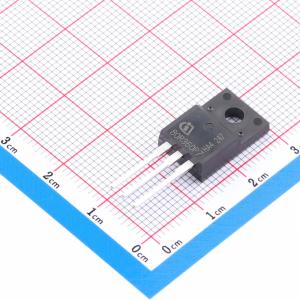

温馨提醒：图片仅供参考，商品以实物为准
IPA80R360P7
1个N沟道 耐压:800V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 最新的800V CoolMOS P7系列在800V超结技术领域树立了新的标杆，将一流的性能与最先进的易用性相结合，这得益于英飞凌18年多来在超结技术创新方面的开拓。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPA80R360P7
- 商品编号
- C536423
- 商品封装
- TO-220FP-3
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 360mΩ@10V,5.6A | |
| 耗散功率(Pd) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 930pF@500V | |
| 反向传输电容(Crss) | 16pF@500V | |
| 工作温度 | -55℃~+150℃ |
商品概述
CoolMOS是高压功率MOSFET的一项革命性技术，依据超结（SJ）原理设计。最新的CoolMOS PFD7是一个经过优化的平台，专门针对消费市场中对成本敏感的应用，如充电器、适配器、电机驱动、照明等。该新系列具备快速开关超结MOSFET的所有优势，同时拥有出色的性价比和一流的易用性。这项技术符合最高效率标准，支持高功率密度，使客户能够实现非常纤薄的设计。
商品特性
- 由于极低的品质因数（FOM，RDS(on) * Qg）和（RDS(on) * Eoss），损耗极低
- 开关损耗Eoss低，热性能出色
- 体二极管开关速度快
- RDS(on)和封装类型选择范围广
应用领域
- 用于高密度充电器、适配器、照明和电机驱动应用的零电压开关（ZVS）拓扑
