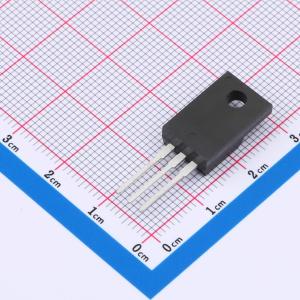

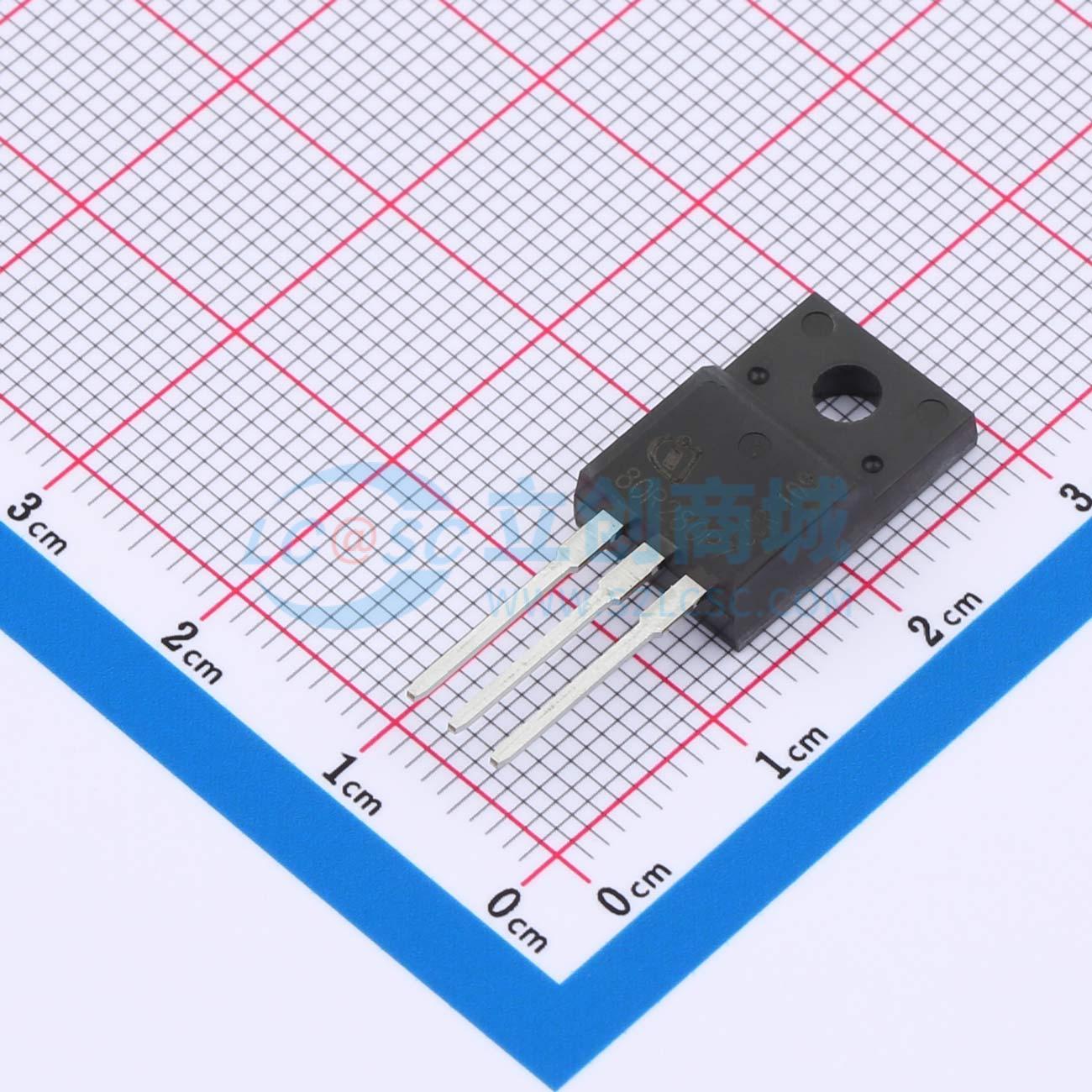

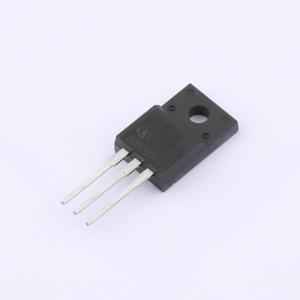

温馨提醒：图片仅供参考，商品以实物为准
IPA80R280P7
800V CoolMOSTM P7功率器件
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：同类最佳的品质因数 RDS(on) * EGS,t，降低了 Ωg、CGth 和 CGth。 同类最佳的 DPAK RDS(on)。 同类最佳的 VGS(th) 为 3V，最小的 VGS(th) 变化为 ±0.5V。 集成齐纳二极管 ESD 保护。 完全符合 JEDEC 工业应用标准。 完全优化的产品组合。应用：适用于 LED 照明、低功率充电器和适配器、音频、辅助电源和工业电源的硬开关和软开关反激拓扑。 适用于消费应用和太阳能的 PFC 级
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPA80R280P7
- 商品编号
- C536421
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 3.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 17A | |
| 导通电阻(RDS(on)) | 280mΩ@10V | |
| 耗散功率(Pd) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 36nC@10V | |
| 输入电容(Ciss) | 1.2nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ |
商品概述
最新的800V CoolMOS P7系列为800V超结技术树立了新标杆，将一流的性能与先进的易用性相结合，这得益于超18年的超结技术创新先驱经验。
商品特性
- 一流的品质因数RDS(on) * Eoss;降低Qg、Ciss和Coss
- 一流的DPAK RDS(on)
- 一流的3V V(GS)th和最小的±0.5V V(GS)th变化
- 集成齐纳二极管ESD保护
- 完全符合JEDEC工业应用标准
- 全面优化的产品组合
应用领域
- 用于LED照明的硬开关和软开关反激拓扑
- 低功率充电器和适配器
- 音频
- 辅助电源
- 工业电源
- 消费应用中的PFC级
- 太阳能
