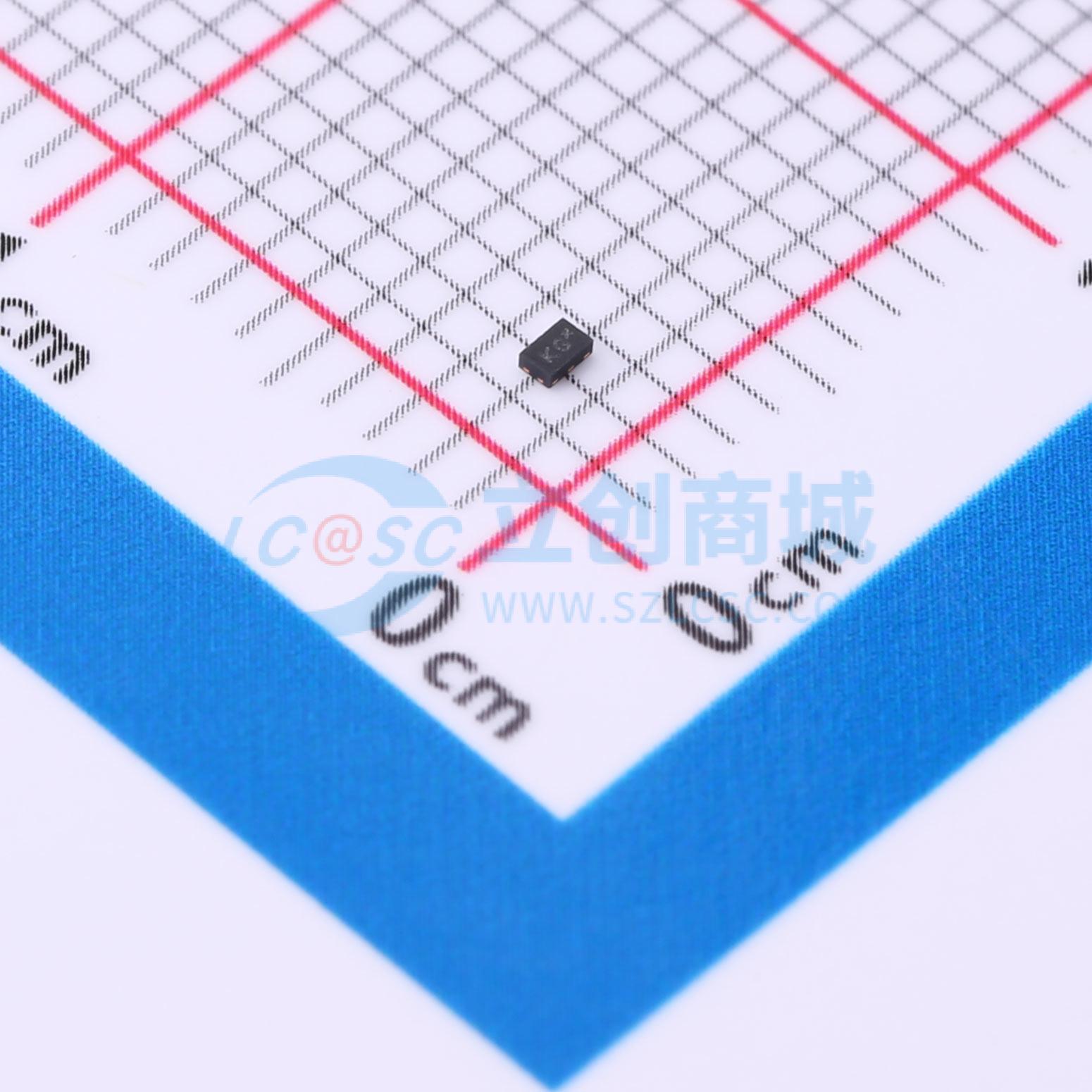

BGS 12WN6 E6327实物图
  • BGS 12WN6 E6327商品缩略图
  • BGS 12WN6 E6327商品缩略图
  • BGS 12WN6 E6327商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

BGS 12WN6 E6327

BGS 12WN6 E6327

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
RF CMOS开关专为无线局域网(WLAN)和蓝牙应用而设计。两个端口中的任何一个都可以用作分集天线的终端,处理高达26 dBm的功率。该芯片集成了片上CMOS逻辑,由简单的单引脚CMOS或TTL兼容控制输入信号驱动。与砷化镓(GaAs)技术不同,仅当外部施加直流电压时,才需要在射频端口使用外部直流隔直电容。采用专利MOS技术制造,兼具砷化镓的性能以及传统CMOS的经济性和集成度,包括固有的更高静电放电(ESD)鲁棒性。尺寸仅为0.7×1.1 mm²,最大高度为0.375 mm。
商品型号
BGS 12WN6 E6327
商品编号
C534203
商品封装
DFN-6(0.7x1.1)​
包装方式
编带
商品毛重
0.4克(g)

商品参数

属性参数值
商品目录射频开关
电路结构单刀双掷
频率50MHz~6GHz
隔离度53dB
属性参数值
插入损耗0.75dB
工作电压1.65V~3.6V
工作温度-40℃~+85℃

商品概述

BGS12WN6射频CMOS开关专为WLAN和蓝牙应用而设计。任意2个端口均可作为分集天线的终端,可处理高达26 dBm的功率。该芯片集成了片上CMOS逻辑,由简单的单引脚CMOS或TTL兼容控制输入信号驱动。与砷化镓(GaAs)技术不同,只有在外部施加直流电压时,才需要在射频端口使用外部直流隔直电容。BGS12WN6射频开关采用英飞凌(Infineon)的专利MOS技术制造,兼具GaAs的性能以及传统CMOS的经济性和集成度,包括固有的更高静电放电(ESD)鲁棒性。该器件尺寸极小,仅为0.7×1.1 mm²,最大高度为0.375 mm。

商品特性

  • 高开关速度
  • 高达26 dBm输入功率时具有高线性度
  • 高达6 GHz频率下具有低插入损耗和高端口间隔离度
  • 低电流消耗
  • 片上控制逻辑
  • 超薄无引脚塑料封装
  • 符合RoHS和WEEE标准的封装
  • 具有高达26 dBm功率处理能力的射频CMOS单刀双掷(SPDT)天线分集开关
  • 适用于WLAN和蓝牙应用
  • 低插入损耗和低谐波产生
  • 覆盖0.05至6 GHz频率范围
  • 若射频线路上未施加直流电压,则无需隔直电容
  • 无引脚、无卤素封装PG - TSNP - 6 - 10 / - 8 / - 2,横向尺寸为0.7×1.1 mm²,最大高度为0.375 mm
  • 无需电源去耦电容
  • 高电磁干扰(EMI)鲁棒性

应用领域

  • WLAN
  • 蓝牙
