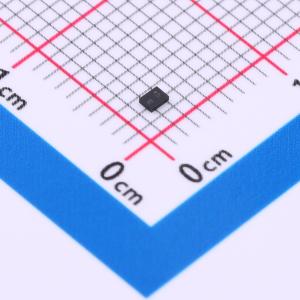

温馨提醒：图片仅供参考，商品以实物为准
BGSA 143GL10 E6327
BGSA 143GL10 E6327
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款小型多功能单刀四掷 (SP4T) RF 开关，针对低 Cₒff 和低 Rₒₙ 进行了优化，可实现高达 6.0GHz 的应用。GPIO 数字控制线可采用 SP4T、SPDT 和 SPST 拓扑，在 RF 前端设计中实现最佳灵活性。适用于高 Q 调谐应用。这款单电源芯片集成了片上 CMOS 逻辑控制，可由 2 或 3 个 CMOS 或 TTL 兼容控制输入信号驱动。由于其高 RF 电压耐受性和关断 RF 端口反射短路特性，适用于在 RF 匹配电路中切换任何电抗器件（如电感和电容），且不会造成重大损耗，还能减轻甚至消除不需要的寄生 RF 谐振。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BGSA 143GL10 E6327
- 商品编号
- C534230
- 商品封装
- XFLGA-10(1.1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 0MHz~6GHz |
商品概述
BGSA143GL10是一款小巧且通用的单刀四掷（SP4T）射频开关，针对低关态电容（COFF）和低导通电阻（RON）进行了优化，适用于高达6.0GHz的应用。通用输入输出（GPIO）数字控制线可采用单刀四掷（SP4T）、单刀双掷（SPDT）和单刀单掷（SPST）拓扑结构，为射频前端设计提供了最佳灵活性。 BGSA143GL10非常适合高Q值调谐应用。这款单电源芯片集成了片上互补金属氧化物半导体（CMOS）逻辑控制功能，可由2个或3个与CMOS或晶体管-晶体管逻辑（TTL）兼容的控制输入信号驱动。由于其具有较高的射频电压耐受性和关态射频端口反射短路特性，该芯片适用于在射频匹配电路中切换电感器和电容器等任何电抗元件，且损耗极小，还能减轻甚至消除不必要的寄生射频谐振。
商品特性
- 专为高线性度天线调谐开关和射频调谐应用设计
- 导通状态下，每个端口的超低导通电阻（RON）为1.15 Ω
- 关断状态下，每个端口的低关态电容（COFF）为140 fF
- 关断状态下，可承受高达42 V的射频工作峰值电压
- 具备谐振抑制天线调谐功能
- 低谐波产生
- 采用3个GPIO引脚控制接口
- 在电源电压范围内，射频参数无变化
- 外形小巧，尺寸为1.1×1.5 mm²（根据JEDEC J-STD-020标准，湿度敏感度等级1，260℃）
- 封装符合有害物质限制指令（RoHS）和废弃电气电子设备指令（WEEE）
