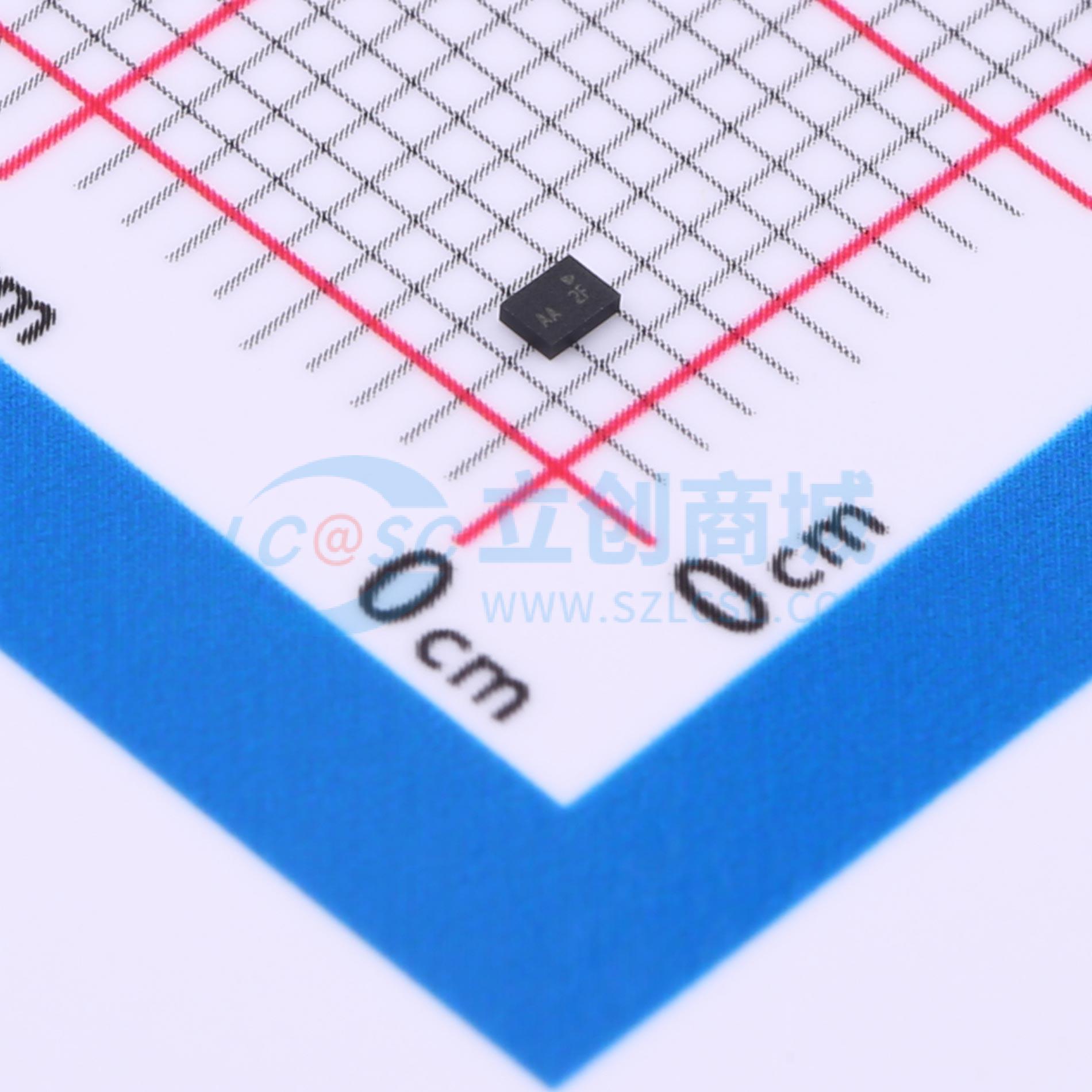

温馨提醒：图片仅供参考，商品以实物为准
BGSA 143ML10 E6327
BGSA 143ML10 E6327
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款多功能单刀四掷 (SP4T) RF 天线调谐开关，具有开放或短路反射端口，针对高达 6.0 GHz 的调谐应用进行了优化。包含一个 RFFE 数字控制接口，此开关可采用 SP4T、SP3T、SPDT 和 SPST 拓扑，为 RF 前端设计提供更高的灵活性。包含 4 个超低导通电阻 (Rₒₙ) 串联端口和 4 个可单独切换的并联开关，以实现开放反射和短路反射特性。因此，可以实现任何类型的天线调谐开关或调谐器电路
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BGSA 143ML10 E6327
- 商品编号
- C534231
- 商品封装
- XFLGA-10(1.1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀四掷 |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 0MHz~6GHz |
商品特性
- 专为高线性度天线调谐开关和射频调谐应用设计
- 每个端口在导通状态下具有1.15欧姆的超低导通电阻
- 每个端口在关断状态下具有140 fF的低关断电容
- 每个开关链路可直接控制，导通电阻可降至0.3欧姆
- 关断状态下高射频工作峰值电压承受能力达42 V
- 低谐波生成
- MIPI RFFE控制接口
- 外部USID_sel引脚支持4个默认USID地址
- 在供电电压范围内射频参数无变化
- 小巧封装1.1 x 1.5 mm²（MSL1，符合JEDEC J-STD-020标准，260℃）
- 符合RoHS和wEEE标准的封装
