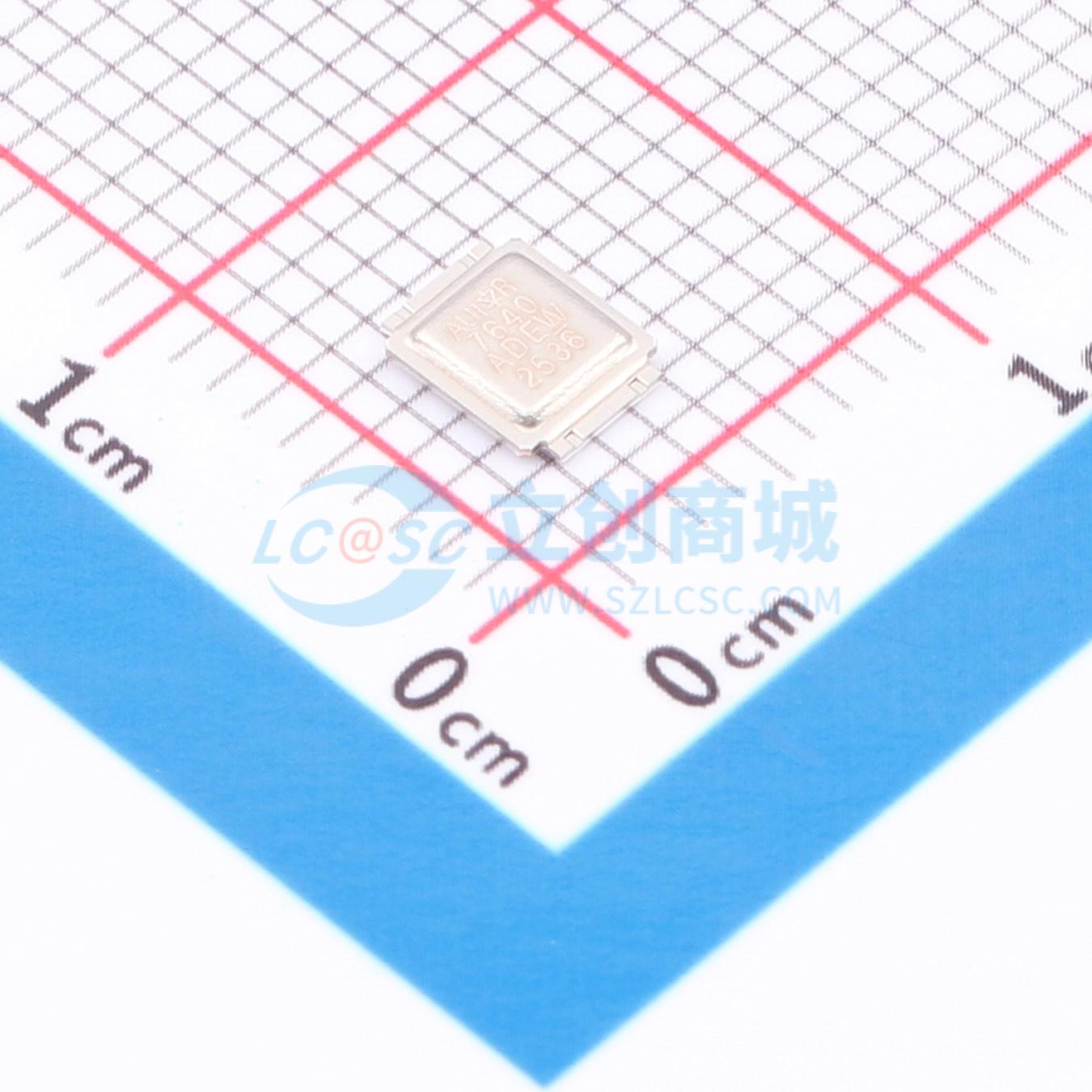

温馨提醒：图片仅供参考，商品以实物为准
AUIRF7640S2TR
1个N沟道 耐压:60V 电流:21A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AUIRF7640S2TR/TR1将最新的汽车用HEXFET®功率MOSFET硅技术与先进的DirectFET®封装平台相结合，为汽车D类音频放大器应用打造出一款一流的产品。当遵循应用笔记AN - 1035中有关制造方法和工艺的说明时，DirectFET封装与电源应用中现有的布局几何结构、PCB组装设备以及气相、红外或对流焊接技术兼容。DirectFET封装支持双面散热，可最大限度地提高汽车电源系统中的热传递效率
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- AUIRF7640S2TR
- 商品编号
- C533283
- 商品封装
- MG-WDSON-4
- 包装方式
- 编带
- 商品毛重
- 0.632979克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 21A | |
| 导通电阻(RDS(on)) | 36mΩ@10V | |
| 耗散功率(Pd) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5V | |
| 栅极电荷量(Qg) | 11nC@30V | |
| 输入电容(Ciss) | 450pF | |
| 反向传输电容(Crss) | 48pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
AUIRF7640S2TR/TR1将最新的汽车用HEXFET®功率MOSFET硅技术与先进的DirectFET®封装平台相结合，为汽车D类音频放大器应用打造出一款一流的产品。当遵循应用笔记AN - 1035中关于制造方法和工艺的说明时，DirectFET®封装与功率应用中使用的现有布局几何结构、PCB组装设备以及气相、红外或对流焊接技术兼容。DirectFET®封装支持双面散热，可最大限度地提高汽车电源系统的热传递效率。 这款HEXFET®功率MOSFET优化了栅极电荷、体二极管反向恢复和内部栅极电阻，以改善D类音频放大器的关键性能指标，如效率、总谐波失真（THD）和电磁干扰（EMI）。此外，与传统的引线键合SOIC封装相比，DirectFET®封装平台具有较低的寄生电感和电阻，通过减少电流瞬变时伴随的电压振铃，改善了EMI性能。 这些特性使这款MOSFET成为汽车D类音频放大器和其他高速开关系统中非常理想的组件。
商品特性
- 针对D类音频放大器和高速开关应用进行优化
- 低导通电阻Rds(on),提高效率
- 低栅极电荷Qg,改善THD并提高效率
- 低反向恢复电荷Qrr,改善THD并降低EMI
- 低寄生电感,减少振铃并降低EMI
- 每通道在8Ω负载下可输出高达100W功率
- 双面散热
- 工作温度可达175°C
- 具备重复雪崩能力,确保坚固性和可靠性
- 无铅、符合RoHS标准且无卤素
- 通过汽车级认证
应用领域
- 汽车D类音频放大器
- 其他高速开关系统
