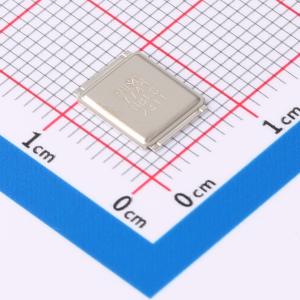

温馨提醒：图片仅供参考，商品以实物为准
AUIRF7749L2TR
1个N沟道 耐压:60V 电流:345A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 将最新的汽车HEXFET功率MOSFET硅技术与先进的DirectFET封装技术相结合，在具有D-Pak（TO-252AA）尺寸和仅0.7mm厚度的封装中实现卓越性能。DirectFET封装与电源应用中使用的现有布局几何形状、PCB组装设备以及气相、红外或对流焊接技术兼容。DirectFET封装允许双面冷却，以最大化汽车电源系统中的热传递。该HEXFET功率MOSFET专为注重效率和功率密度的应用而设计
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- AUIRF7749L2TR
- 商品编号
- C533295
- 商品封装
- DirectFET
- 包装方式
- 编带
- 商品毛重
- 0.71克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 345A | |
| 导通电阻(RDS(on)) | 1.5mΩ@10V | |
| 耗散功率(Pd) | 341W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 10.655nF | |
| 反向传输电容(Crss) | 680pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
AUIRF7749L2将最新的汽车用HEXFET®功率MOSFET硅技术与先进的DirectFET®封装技术相结合，在具有D-Pak（TO-252AA）封装尺寸且厚度仅为0.7mm的封装中实现了卓越性能。当遵循应用笔记AN-1035中关于制造方法和工艺的说明时，DirectFET®封装与电源应用中使用的现有布局几何结构、PCB组装设备以及气相、红外或对流焊接技术兼容。DirectFET®封装支持双面散热，可最大限度地提高汽车电源系统的热传递效率。
这款HEXFET®功率MOSFET专为对效率和功率密度有要求的应用而设计。先进的DirectFET®封装平台与最新的硅技术相结合，使AUIRF7749L2能够在ICE、HEV和EV平台的电机驱动、DC-DC及其他重载应用中显著节省系统成本并提升性能。该MOSFET采用最新的加工技术，实现了每单位硅面积的超低导通电阻。这款MOSFET的其他特性包括175°C的工作结温以及高重复峰值电流能力。这些特性共同使该MOSFET成为适用于大电流汽车应用的高效、坚固且可靠的器件。
商品特性
- 先进工艺技术
- 针对汽车电机驱动、DC-DC及其他重载应用进行优化
- 封装尺寸极小且厚度薄
- 高功率密度
- 低寄生参数
- 双面散热
- 工作温度达175°C
- 允许在最高结温Tjmax下进行重复雪崩
- 无铅、符合RoHS标准且无卤素
- 通过汽车级认证
应用领域
- 汽车电机驱动
- DC-DC
- ICE、HEV和EV平台上的其他重载应用
