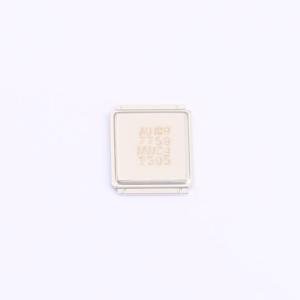

温馨提醒：图片仅供参考，商品以实物为准
AUIRF7759L2TR
1个N沟道 耐压:75V 电流:160A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AUIRF7759L2TR(1)将最新的汽车用HEXFET®功率MOSFET硅技术与先进的DirectFET®封装相结合，在具有D-Pak（TO - 252AA）封装尺寸且高度仅为0.7 mm的封装中实现了最低的导通电阻。当遵循应用笔记AN - 1035中有关制造方法和工艺的说明时，DirectFET封装与电源应用中使用的现有布局几何结构、PCB组装设备以及气相、红外或对流焊接技术兼容。DirectFET®封装支持双面散热，可在汽车电源系统中实现最大的热传递
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- AUIRF7759L2TR
- 商品编号
- C533296
- 商品封装
- DirectFET
- 包装方式
- 编带
- 商品毛重
- 1.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 75V | |
| 连续漏极电流(Id) | 160A | |
| 导通电阻(RDS(on)) | 2.3mΩ@10V | |
| 耗散功率(Pd) | 125W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 300nC | |
| 输入电容(Ciss) | 12.222nF | |
| 反向传输电容(Crss) | 609pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
AUIRF7759L2TR(1)将最新的汽车用HEXFET®功率MOSFET硅技术与先进的DirectFET®封装相结合，在具有DPak（TO - 252AA）封装尺寸且厚度仅为0.7 mm的封装中实现了最低的导通电阻。当遵循应用笔记AN - 1035中的制造方法和工艺时，DirectFET®封装与电力应用中使用的现有布局几何结构、PCB组装设备以及气相、红外或对流焊接技术兼容。DirectFET®封装支持双面散热，可在汽车电力系统中实现最大的热传递。 这款HEXFET®功率MOSFET专为对效率和功率密度要求极高的应用而设计。先进的DirectFET®封装平台与最新的硅技术相结合，使AUIRF7759L2TR(1)在ICE、HEV和EV平台的电机驱动、高频DC - DC及其他重载应用中，能显著节省系统成本并提升性能。该MOSFET采用了最新的工艺技术，以实现低导通电阻和单位硅面积低Qg。这款MOSFET的其他特性包括175°C的工作结温以及高重复峰值电流能力。这些特性使该MOSFET成为适用于大电流汽车应用的高效、耐用且可靠的器件。
商品特性
-针对汽车电机驱动、DC-DC及其他重载应用进行优化-封装尺寸极小且厚度低-高功率密度-低寄生参数-双面散热-工作温度达175°C-具备重复雪崩能力,坚固可靠-无铅、符合RoHS标准且无卤素-通过汽车级认证
应用领域
-汽车电机驱动-DC-DC-ICE、HEV和EV平台上的其他重载应用
