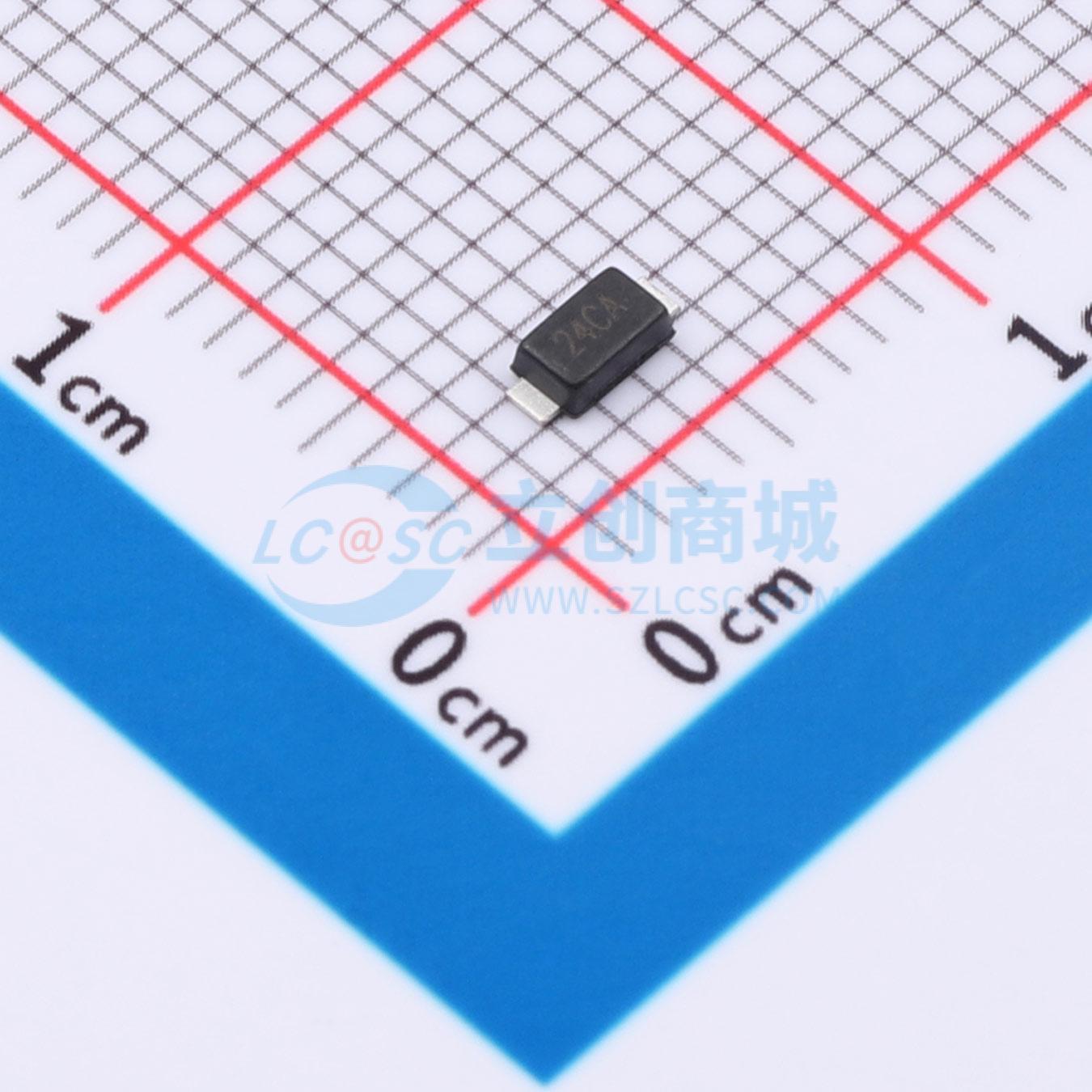

温馨提醒：图片仅供参考，商品以实物为准
SSCT24V12D1
用于ESD保护的小尺寸表面贴装TVS二极管，适用于高速数据接口，低电容、低钳位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- AF(晶岳)
- 商品型号
- SSCT24V12D1
- 商品编号
- C52387561
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.037433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 24V | |
| 钳位电压 | 38V | |
| 峰值脉冲电流(Ipp) | 250A@8/20us | |
| 峰值脉冲功率(Ppp) | 9.5kW@8/20us | |
| 击穿电压(VBR) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 300pF |
商品概述
SSCT24V12D1是一款用于高速数据接口的低电容瞬态电压抑制器阵列，旨在保护敏感电子设备免受因静电放电、雷击和其他电压感应瞬态事件造成的损坏或闩锁效应。使用IEC 61000 - 4 - 2空气放电法时，所有引脚均能承受30kV的静电放电脉冲，可满足4级要求。
商品特性
- 9500W峰值脉冲功率（tP = 8 / 20μs）
- SOD - 123FL封装
- 工作电压：24V
- 低钳位电压
- 低电容
- 符合以下标准：
- IEC61000 - 4 - 2（ESD）±30kV（接触），±30kV（空气）
- IEC61000 - 4 - 4（EFT）90A（5 / 50ns）
- IEC61000 - 4 - 5（雷击）250A（8 / 20μs）
应用领域
- USB 2.0电源和数据线保护
- DVI和HDMI端口保护
- 串行ATA端口保护
- 移动手机
- 数码相机和摄像机
- PDA和MP3播放器
- 数字电视和机顶盒
