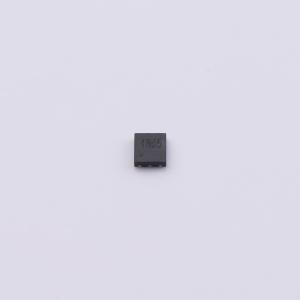

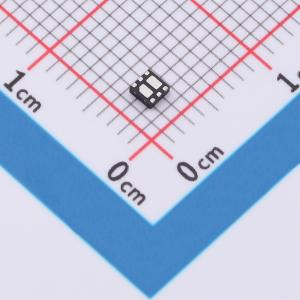

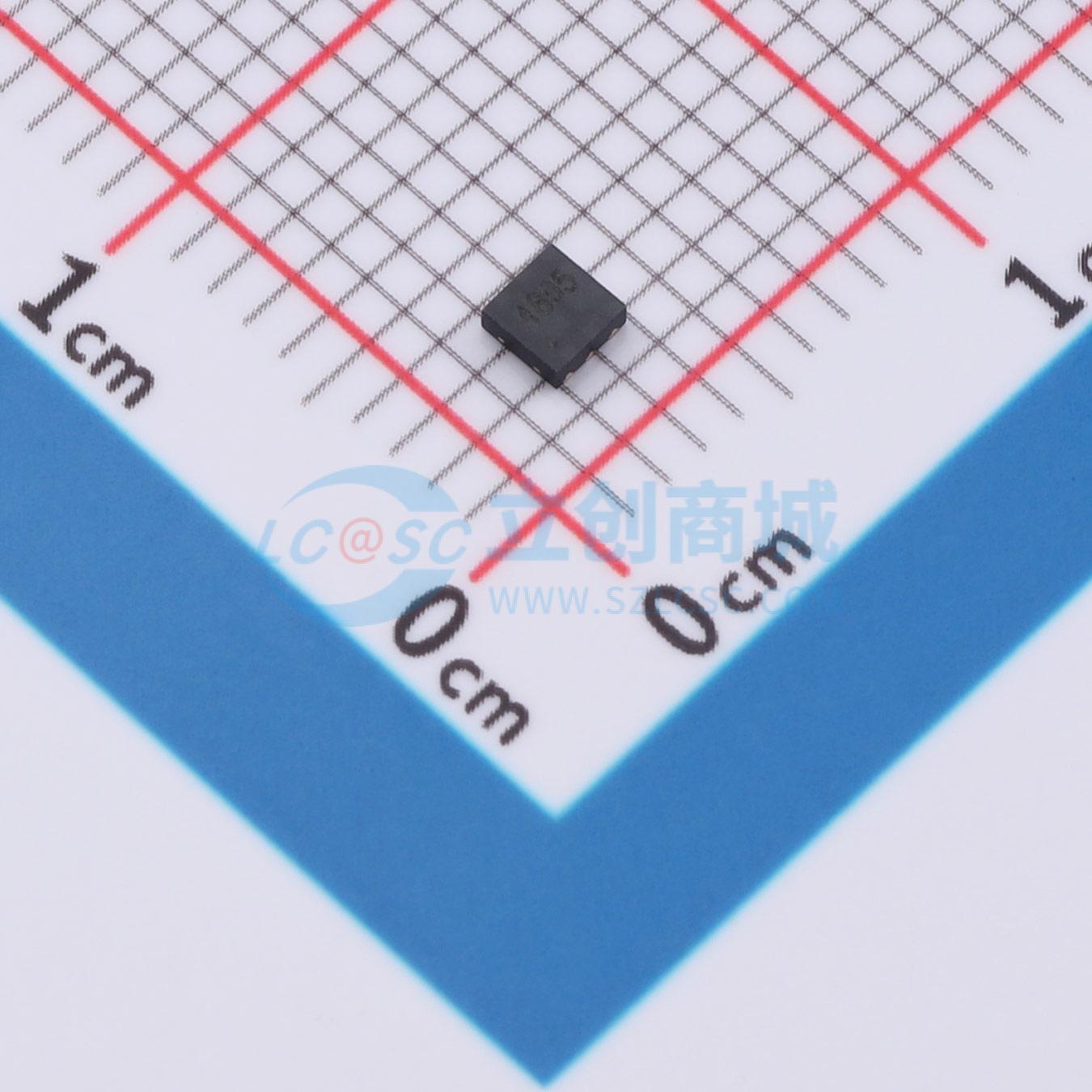

AF4805
具备过压、过流和过温保护功能的高压技术保护IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- AF(晶岳)
- 商品型号
- AF4805
- 商品编号
- C52387570
- 商品封装
- DFN-6L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.038967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | - | |
| 工作电压 | 3.5V~30V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3A | |
| 导通电阻 | 40mΩ | |
| 功能特性 | 过热保护(OTP)；过压保护(OVP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+85℃ |
商品概述
AF4805是一款过压保护集成电路。当输入电压或输入电流任一超过阈值时，该器件将关断内部MOSFET以断开VIN至OUT的连接，从而保护负载。过温保护功能可监控芯片温度以保护器件。
商品特性
- 高压技术
- 最大输入电压：30V
- 输出上电时间：8ms（典型值）
- 过压保护阈值：6.1V
- 过压保护响应时间：<1us
- 输出自动放电
- 小封装：DFN2×2-6L
应用领域
- 便携式导航设备
- 平板电脑
- 高清播放器
- OTT
- 数码相机
- 数码摄像机
