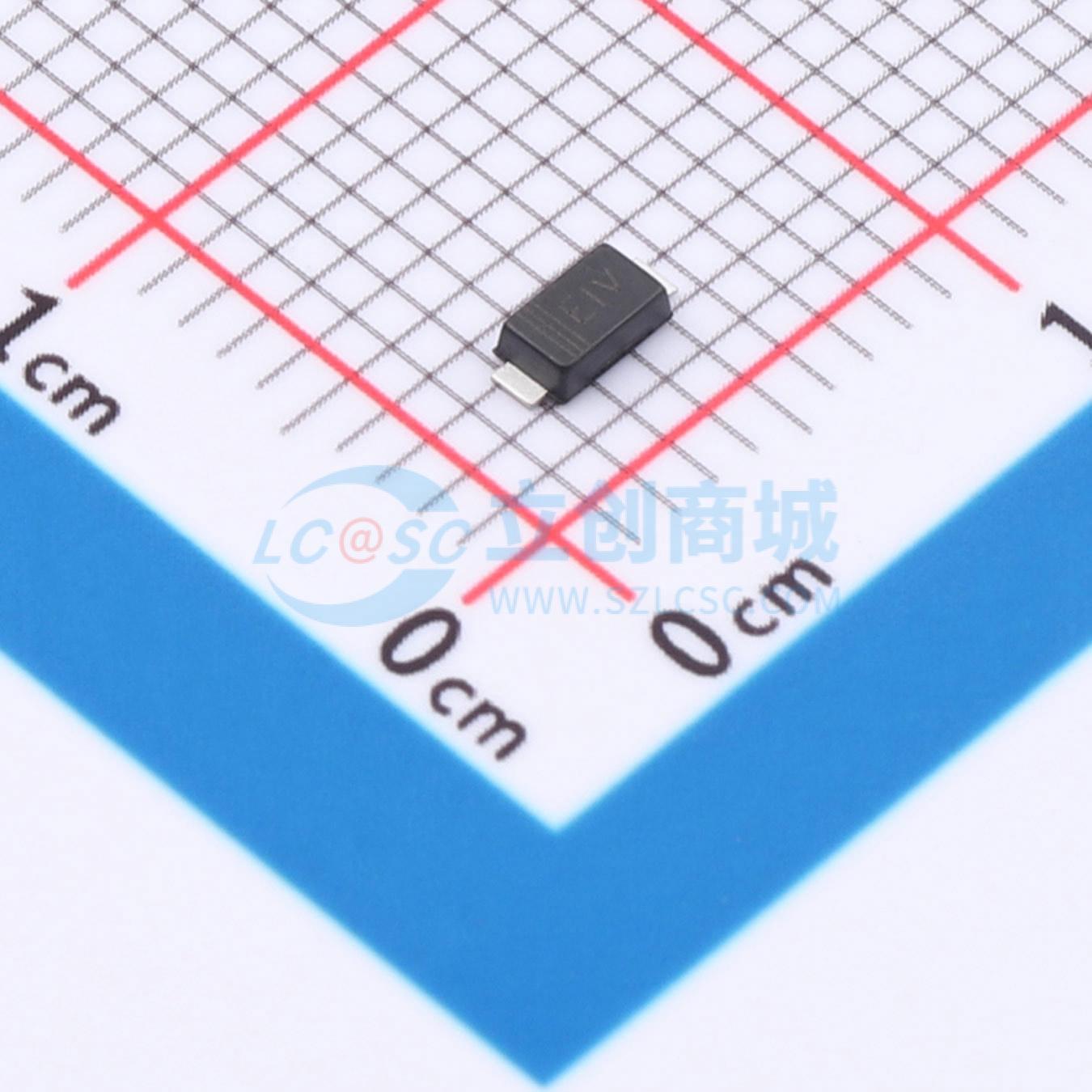

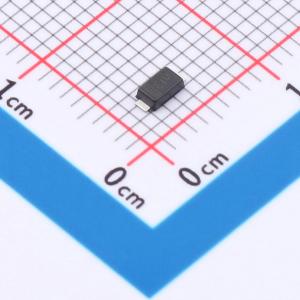

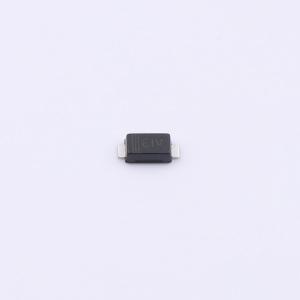

温馨提醒：图片仅供参考，商品以实物为准
SSCT20V21D1
4500W瞬态电压抑制二极管，玻璃钝化或平面结，单向，低剖面封装，低电感，响应速度快
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- AF(晶岳)
- 商品型号
- SSCT20V21D1
- 商品编号
- C52387573
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.040833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 20V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 160A@8/20us | |
| 峰值脉冲功率(Ppp) | 4.5kW@8/20us | |
| 击穿电压(VBR) | 24.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 700pF |
商品概述
TVS二极管可广泛应用于消费电子产品、汽车工业、电信和智能控制系统等领域。
商品特性
- 4500W峰值脉冲功率，tp=(8/20μs)
- 工作电压：5 - 28V
- 玻璃钝化或平面结
- 出色的钳位能力
- 重复率（占空比）：0.1%
- 薄型封装且电感低
- 快速响应时间：从0V到最小击穿电压VBR通常小于1.0ps
- 双向
- 单向
应用领域
- 计算机系统
- 家用电器
- 视频输入
- 数字电视和机顶盒
