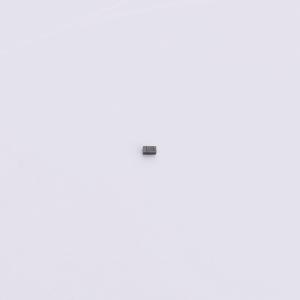

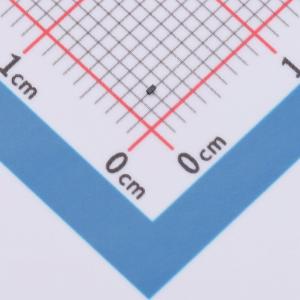

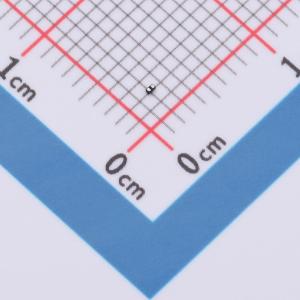

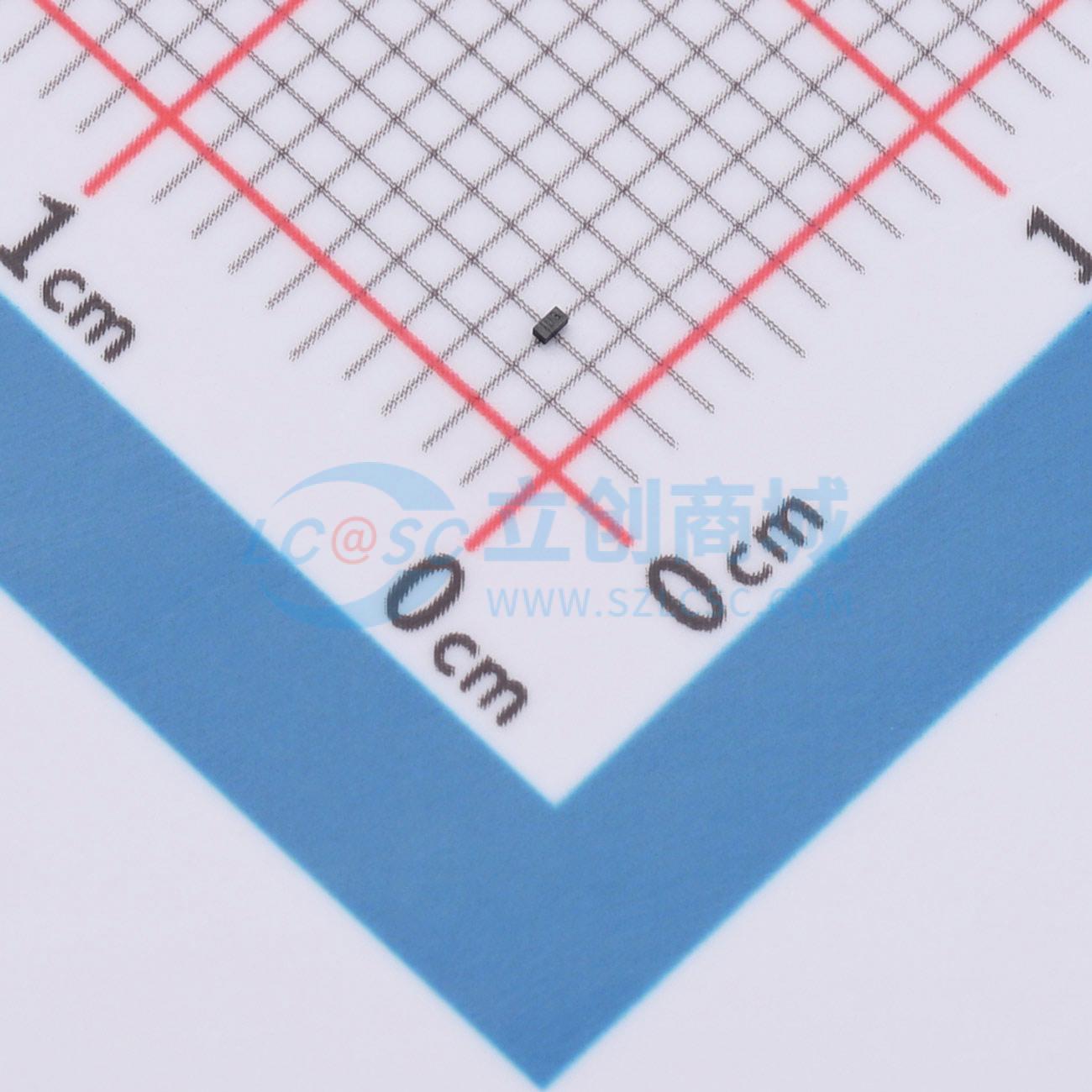

温馨提醒：图片仅供参考，商品以实物为准
SSCE3V382L1
SSCE3V382L1
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- AF(晶岳)
- 商品型号
- SSCE3V382L1
- 商品编号
- C52387565
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.01025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 34W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 10.5V | |
| 反向电流(Ir) | 1nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
SSCE3V382L1采用SSC穿通工艺的TVS技术设计，可保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。由于其尺寸小，适用于手机、MP3播放器、数码相机和许多其他对电路板空间要求较高的便携式应用。此外，由于其电容低，还适用于高频设计，如USB 2.0高速、USB 4.0超高速、VGA、DVI、HDMI、SDI和其他高速线路应用。 该器件专门设计用于保护连接到数据和传输线路的敏感元件，使其免受ESD（静电放电）和EFT（电快速瞬变）引起的过电压影响。
商品特性
- 34W峰值脉冲功率，tp = (8/20μs)
- DFN0603-2L封装
- 工作电压：3.3V
- 低钳位电压
- 低电容
- 符合RoHS标准
- 符合以下标准：- IEC61000 - 4 - 2（ESD）15KV（接触），20KV（空气） - IEC61000 - 4 - 5（雷击）4A（8/20μs）
应用领域
- 高速线路：USB1.0/2.0/3.0/4.0、VGA、DVI、SDI
- HDMI1.3/1.4/2.0
- 串行和并行端口
- 笔记本电脑、台式机、服务器
- 手机及配件
- 便携式仪器
- 外围设备
