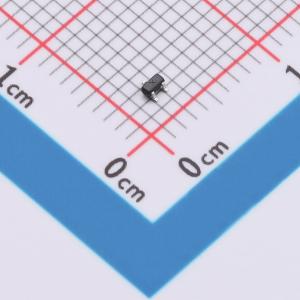

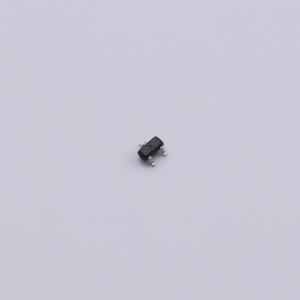

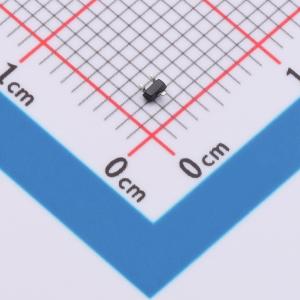

温馨提醒：图片仅供参考，商品以实物为准
SSCN143GS8
内置偏置电阻的NPN型数字晶体管，适用于放大信号和电子开关等电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- AF(晶岳)
- 商品型号
- SSCN143GS8
- 商品编号
- C52387507
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.0351克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | - | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 80 | |
| 射基极击穿电压(Vebo) | - | |
| 最小输入电压(VI(on)) | 1.3V@5mA,0.3V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | - | |
| 输入电阻 | 6.11kΩ | |
| 电阻比率 | 12 | |
| 工作温度 | - | |
| 集射极饱和电压(VCE(sat)) | - | |
| 特征频率(fT) | 250MHz | |
| 集电极截止电流(Icbo) | - |
商品概述
内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路（参见等效电路）。 偏置电阻由完全隔离的薄膜电阻组成，允许输入进行负偏置。它们还具有几乎完全消除寄生效应的优点。操作时只需设置开/关状态，使器件设计变得简单。
应用领域
-信号放大-电子开关-振荡电路-可变电阻
