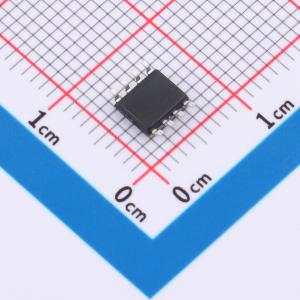

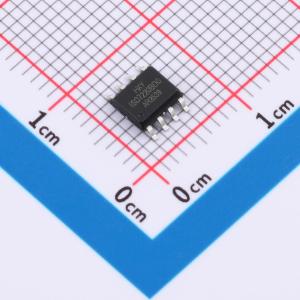

温馨提醒：图片仅供参考，商品以实物为准

ISO7220BDG4-HXY

双通道数字隔离器，采用智能分压技术，具备超低功耗、高速率、高CMI值、低传输延时、增强ESD防护能力等特性，支持信号电平转换，输出默认电平

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器包含两个单向信号通道，均支持正向传输，无反向通道，适用于单向数据隔离场景。最大数据速率达10Mbps，可满足中高速数字信号传输需求。器件提供3000VRMS的隔离电压，具备良好的电绝缘能力和抗干扰性能。基于电容隔离技术，工作功耗低，时序精度高。常用于通信模块、电源管理系统、医疗辅助设备及高精度数据采集电路中，实现信号跨隔离域安全传输，有效阻断地环路与噪声耦合。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ISO7220BDG4-HXY
商品编号: C52260352
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.138克(g)

商品参数

商品概述

ISO7220BDG4数字隔离器具备卓越的性能和可靠性，整体表现优于光耦及其他原理的数字隔离器。其采用新一代智能分压技术，基于电容分压原理，无需调制与解调即可实现电压信号跨隔离介质的精确传输。该器件各传输通道相互独立，支持多种传输方向配置，可提供1.5kV rms至5.0kV rms的隔离耐压等级，并支持DC至600Mbps的信号传输。工作电压支持3.0V，并能实现3.0V至5.5V的信号电平转换。当输入侧电源断电或无输入信号，而输出侧电源正常供电时，隔离器输出默认电平。

商品特性

超低功耗：0.58mA/通道（1Mbps时）
高速率：10Mbps
高CMTI值：典型值75kV/μs
对辐射和传导噪声的高抗干扰能力
低传输延时：典型延时9ns
隔离电压：交流3000Vrms
增强ESD防护能力：符合ESDA/JEDEC JS-001-2017标准，HBM模式±8kV
宽温度范围：-40℃~125℃
符合RoHS要求的SOP-8封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离ADC、DAC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	0
	最大数据速率	10Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	75kV/us

	属性	参数值
	传播延迟(tpd)	9ns
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
