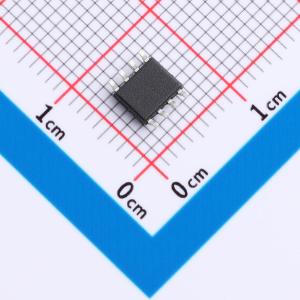

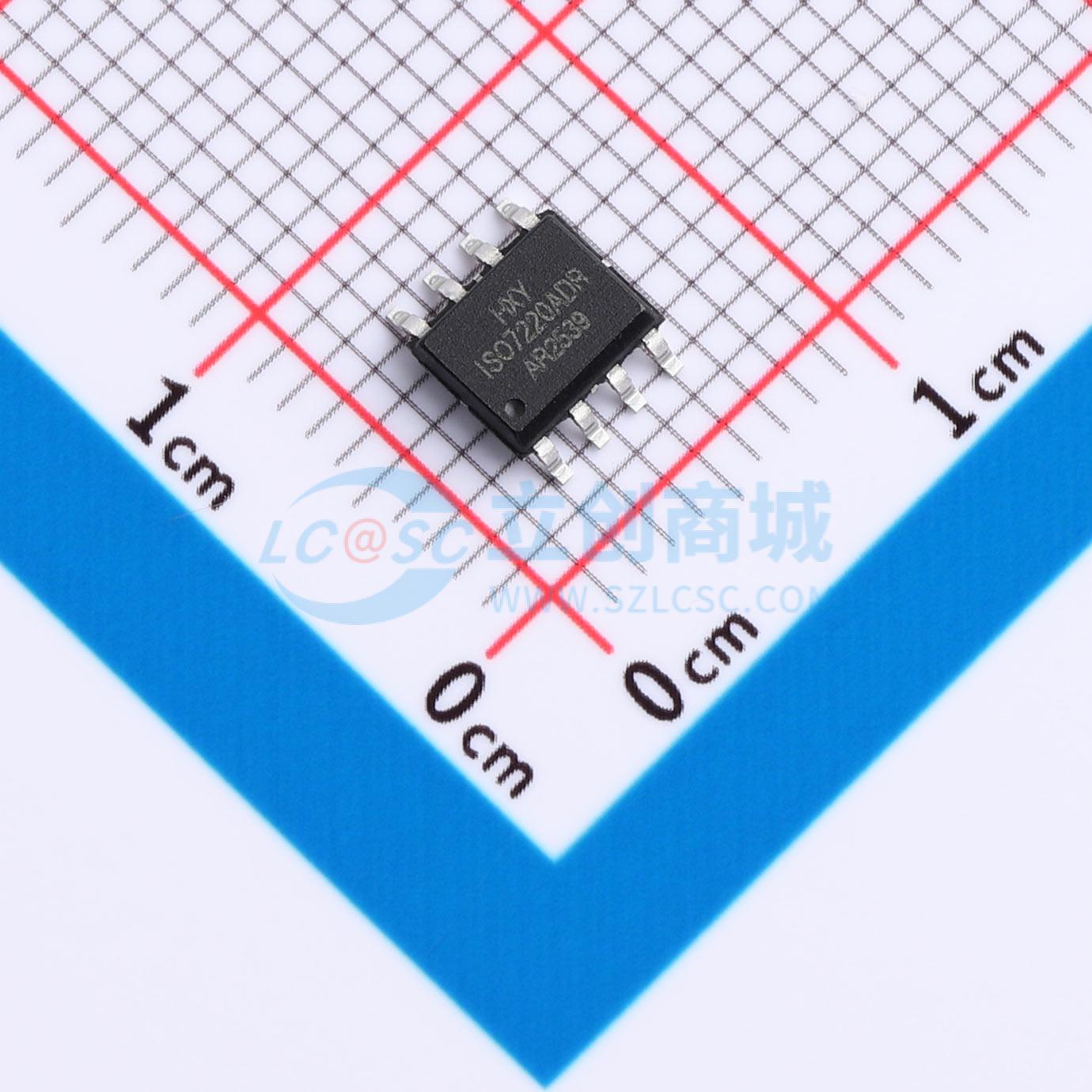

ISO7220ADRG4-HXY

双通道数字隔离器，采用智能分压技术，传输通道独立，可实现多种传输方向配置

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器内置两个独立的正向信号通道，无反向通道设计，适用于单向数据传输场景。支持最高10Mbps的数据速率，满足高速通信需求。器件提供3000VRMS的隔离耐压，有效保障系统在高电压环境下的安全与可靠性。采用小型化封装，集成度高，可广泛用于需要电气隔离的通信接口、电源控制及数据采集系统中，实现信号跨隔离域传输，同时抑制共模噪声和阻断接地环路。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ISO7220ADRG4-HXY
商品编号: C52260351
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

ISO7220ADRG4数字隔离器具备卓越的性能特征与可靠性，整体表现优于光耦合器及其他原理的数字隔离器产品。其采用新一代智能分压技术，基于电容分压原理，无需调制与解调即可实现电压信号跨越隔离介质的精确传输。该产品各传输通道相互独立，支持多种传输方向配置，可实现1.5kV rms至5.0kV rms的隔离耐压等级以及DC至600Mbps的信号传输。产品支持3.0V工作电压，并能实现3.0V至5.5V的信号电平转换。当输入侧电源未供电或无输入信号，而输出侧电源供电正常时，隔离器输出默认电平。

商品特性

超低功耗：0.58mA/通道（1Mbps时）
高速率：10Mbps
高CMTI值：典型值75kV/μs
对辐射和传导噪声的高抗干扰能力
低传输延时：典型延时9ns
隔离电压：交流3000Vrms
增强ESD防护能力：符合ESDA/JEDEC JS-001-2017标准，HBM模式±8kV
宽温度范围：-40℃～125℃
符合RoHS要求的SOP-8封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离ADC、DAC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	0
	最大数据速率	10Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000

	属性	参数值
	CMTI(kV/us)	75kV/us
	传播延迟(tpd)	9ns
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
