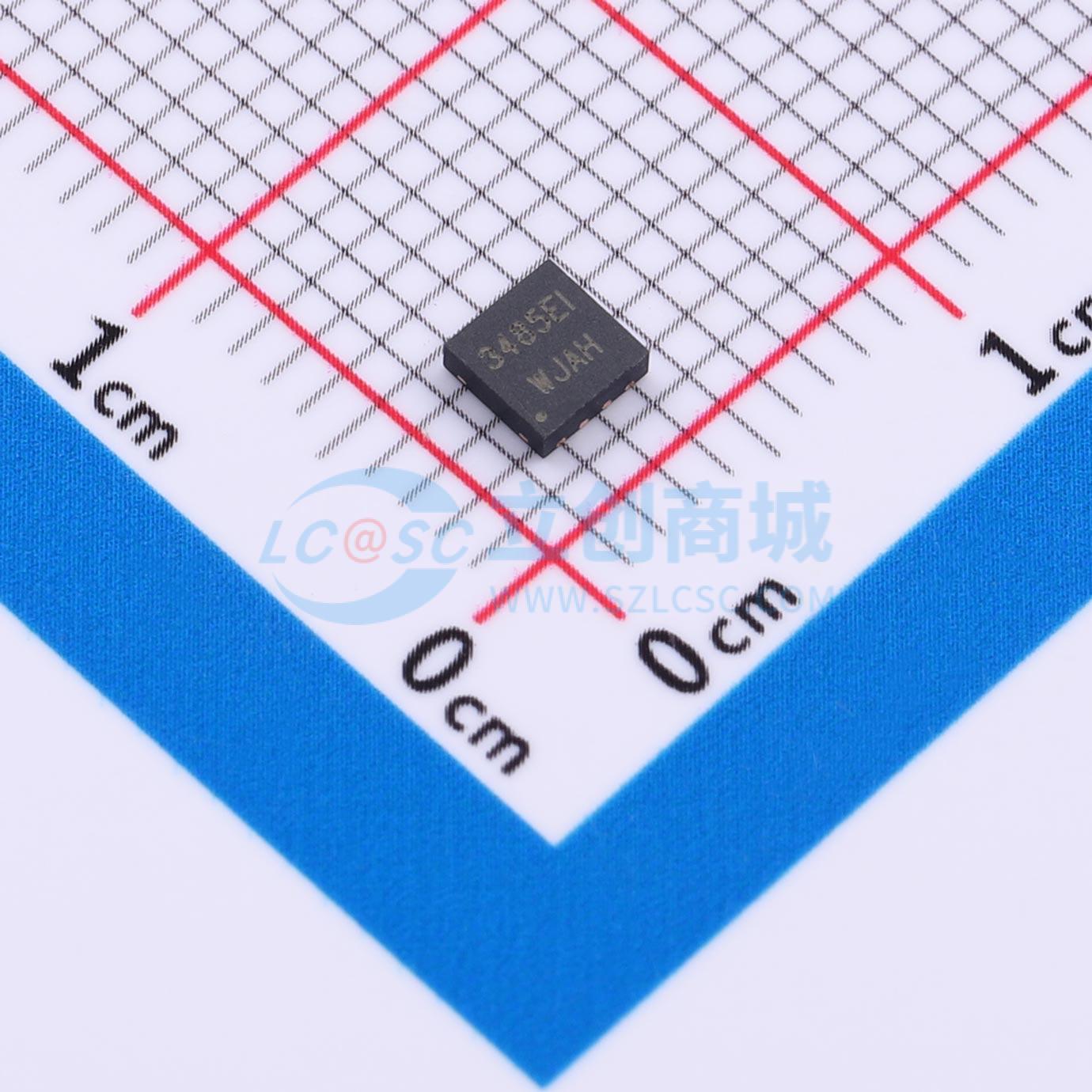

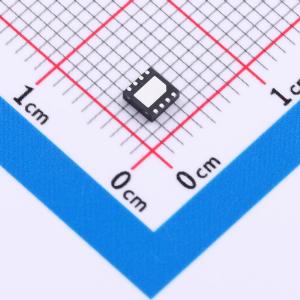

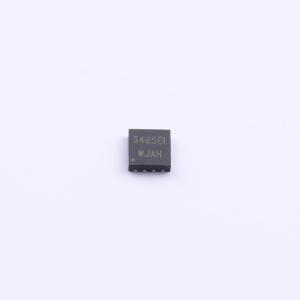

温馨提醒：图片仅供参考，商品以实物为准
SP3485EIDQ3/TR
3.3V供电半双工RS485/RS422收发器，具备多种保护功能和较强抗噪能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3V 供电，256 节点，12Mbps 半双工 RS485/RS422 收发器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- SP3485EIDQ3/TR
- 商品编号
- C52121503
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.17622克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 12Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | - | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
SP3485E是一款符合TIA/EIA-485标准的3.3V供电、半双工、低功耗RS-485收发器。该器件包含一个驱动器和一个接收器，均可独立使能或关闭，在禁用时均呈现高阻态。其接收器具备1/8单位负载（96kΩ）输入阻抗，支持最多256个收发器并联在同一通信总线上，实现高达12Mbps的无差错数据传输。其工作电压范围为3.0~3.6V，集成了失效安全、过温保护、限流保护和过压保护等功能。通过过流保护和热关断电路（管芯温度超过140°C时触发）机制，为驱动器输出提供保护。该收发器适用于多点总线传输线上的双向数据通信，典型应用包括总线式和手拉手式网络拓扑。在端口防护方面，可结合TVS器件、热敏电阻、气体放电管或压敏电阻等方案，以应对静电、浪涌等恶劣环境条件。
商品特性
- 3.3V电源供电，半双工操作
- 1/8单位负载，允许最多256个器件连接到总线
- 驱动器具备短路输出保护
- 具备过温保护功能
- 具备低功耗关断功能
- 接收器具备开路失效保护
- 具有较强的抗噪声能力
- 集成了瞬变电压抵制功能
- 在电噪声环境中可实现高达12Mbps的数据传输速率
