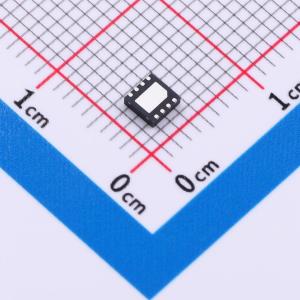

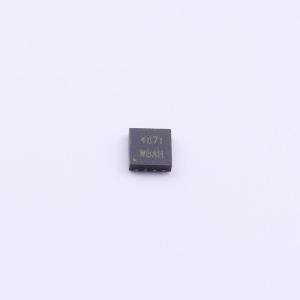

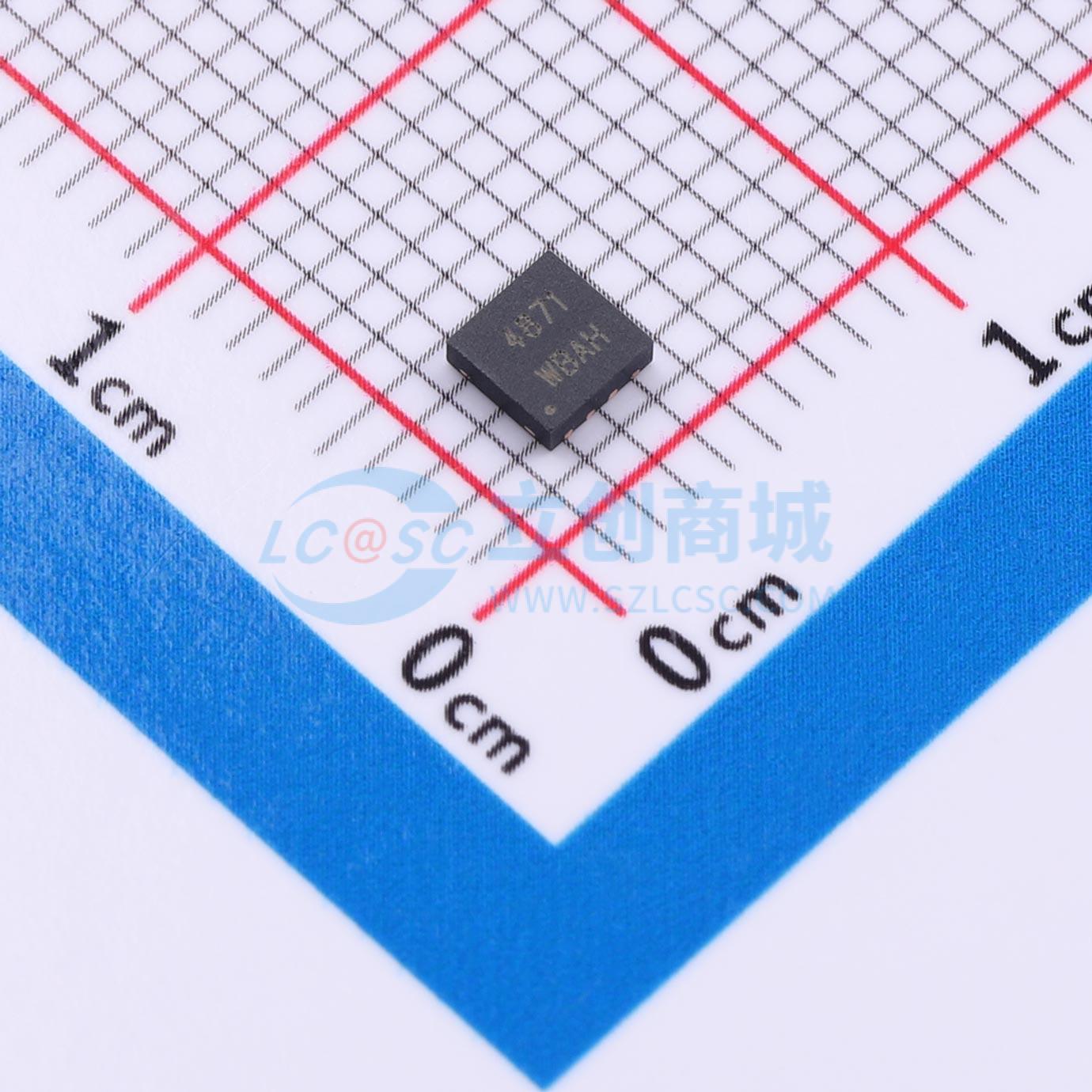

TS4871DQ3/TR

TS4871 是一款 3W 单声道 AB 类音频功率放大器。其工作电压范围为 1.9 - 5.5V，采用 BTL 桥接方式。在 5V 电源供电下，可为 4Ω 负载提供总谐波失真小于 10%、平均 3.0W 的输出功率。关断模式下的典型电流小于 0.5μA。该器件提供足功率、高保真音频输出，仅需少量外围器件，且输出无需外接耦合电容或自举电容。其提供 SOP-8、MSOP-8 和 DFN-8 封装，有助于节省电路板面积，非常适合移动电话及各种采用低电压、低功耗应用方案的便携式设备。功耗是放大器的关键指标之一，差分输出放大器的最大自功耗为 PDMAX = 4 × (VDD)² / (2 × π² × RL)。必须注意，自功耗是输出功率的函数。电路设计时，需确保芯片内部结温不高于 TJMAX（150℃），并依据芯片热阻 θJA 进行设计，可通过增加散热铜箔来提升散热性能。若仍不满足要求，则需通过增大负载电阻、降低电源电压或降低环境温度来解决。在放大器应用中，电源旁路设计对噪声性能及电源电压抑制性能至关重要，要求旁路电容尽量靠近芯片电源引脚，典型配置为并联 10μF 电解电容与 0.1μF 陶瓷电容。应用中另一关键电容 CB（连接 BYP 引脚）影响电源抑制比及开关/切换噪声性能，通常选择 0.1μF ~ 1μF 的陶瓷电容。为节省电能，可通过 Shutdown 引脚控制放大器的工作状态：施加低电平时芯片处于正常工作模式；施加高电平时芯片进入关断模式，关闭放大器且无信号输出，以有效降低能耗；若引脚悬空，芯片将进入不确定状态，不仅无法降低功耗，还可能对芯片造成不良影响，因此在芯片长期工作时严禁悬空此引脚。正确选择外围元器件对确保芯片性能很重要。TS4871 为单位增益稳定，应用范围广。通常采用单位增益放大来降低总谐波失真加噪声，并使信噪比最大化，但这要求输入电压最大化，通常编解码器能够提供 1Vrms 的输出电压。此外，闭环带宽必须得到保证，输入耦合电容 Ci 形成一阶高通滤波器，决定了低频响应。过大的输入电容会增加成本和面积，对成本及面积紧张的应用不利。实际上，许多应用中扬声器无法再现低于 100Hz - 150Hz 的低频语音，因此使用大电容并不能改善系统性能。除了系统性能，开关/切换噪声的抑制性能也受电容影响，大耦合电容会导致反馈网络延迟增大，从而可能产生爆破噪声，因此较小的耦合电容有助于减少此类噪声。另外，必须考虑 CB 电容的大小，选择 CB=1μF，Ci = 0.1μF ~ 0.39μF 可满足系统性能要求。最大功耗取决于三个因素：TJMAX，TA，θJA，其计算公式为 PDMAX = (TJMAX - TA) / θJA。TS4871 的 TJMAX=150℃。TA 为外部环境温度，θJA 取决于不同的封装形式。

• 工作电压：1.9 - 5.5V
• 采用创新的“开关/切换噪声”抑制技术，消除上电和掉电时出现的噪声
• 在总谐波失真加噪声为 10%、VDD=5V、4Ω 负载条件下，提供高达 2.9W 的输出功率
• 在总谐波失真加噪声为 10%、VDD=5V、8Ω 负载条件下，提供高达 1.8W 的输出功率
• 关断电流 < 0.5μA
• 具备过温保护功能
• 提供 SOP-8、MSOP-8 和 DFN-8 封装

• 移动电话
• 扩音器
• 蓝牙音响
• 收音机
• GPS
