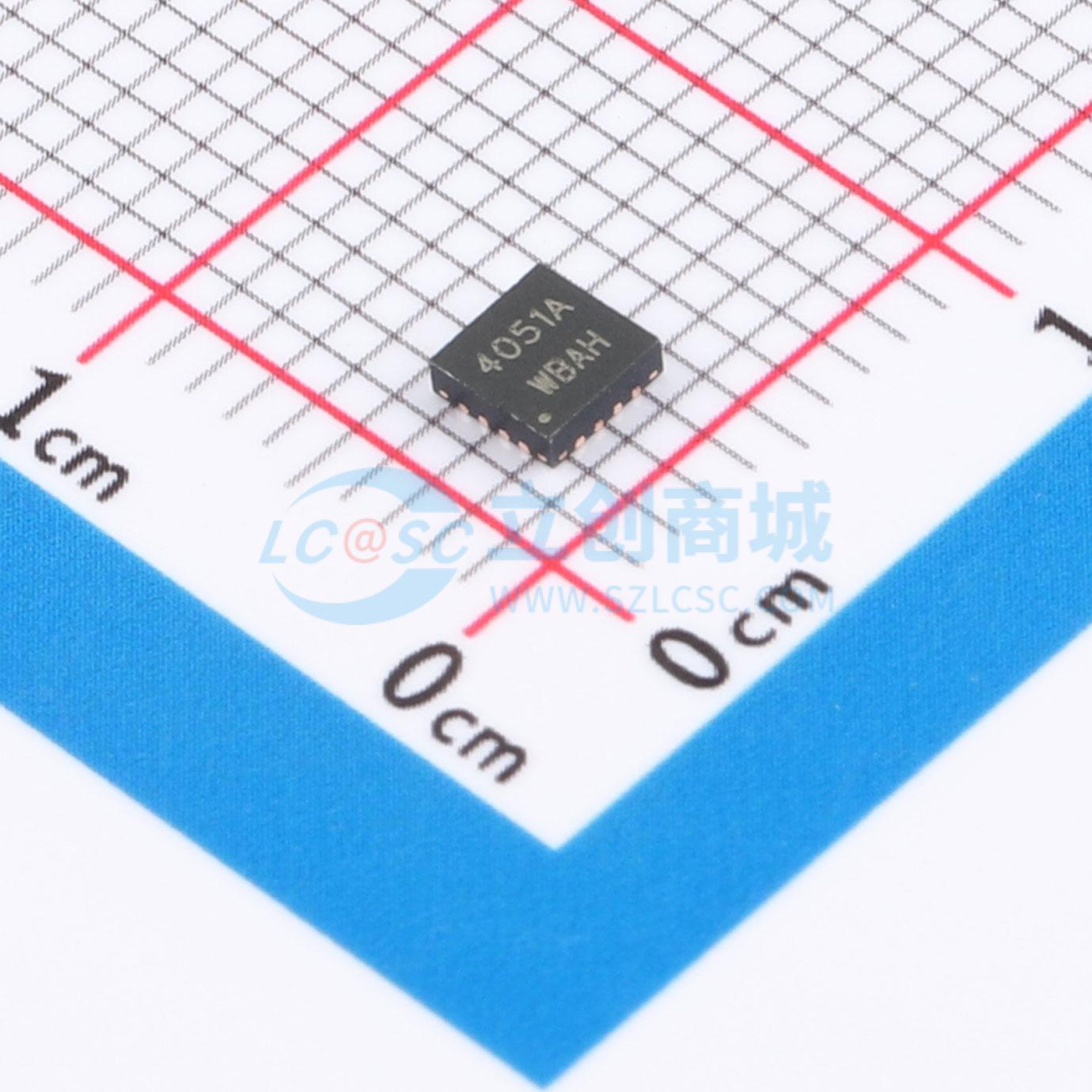

温馨提醒：图片仅供参考，商品以实物为准
CD4051ALQ/TR
八选一模拟开关，具有低导通电阻和低截止漏电流特性，内置模拟开关控制地址译码器和电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 八选一模拟开关
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4051ALQ/TR
- 商品编号
- C52121509
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.17686克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 240Ω@15V | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | 0.2pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 320ns | |
| 关闭时间(toff) | 150ns | |
| 带宽 | 40MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 25ns | |
| 功能特性 | 双向模拟通道；电平转换 |
商品概述
CD4051 是一款采用数字信号控制的多路调制/选择模拟开关，具备低导通电阻和低截止漏电流特性。其处理的模拟信号幅度最高可达 15Vₚ₋ₚ。例如，当 VDD = 5V，GND = 0V，VSS = -5V 时，该器件能够通过 0V ~ 5V 的数字信号来控制 -5V ~ +5V 模拟信号的传输。该器件是一个八选一模拟开关，配备 A0、A1、A2 三个二进制控制输入端和一个使能 EN 输入端。这三个二进制输入信号可选择 8 个模拟通道中的任意一个导通。当使能 EN 输入端为逻辑“1”时，所有模拟通道关断；为逻辑“0”时，所有模拟通道导通。CD4051 提供 SOP-16、DIP-16、TSSOP-16、QSOP-16 和 QFN-16 封装形式。
商品特性
- 宽工作电压范围：3V ~ 15V
- 低导通电阻：55Ω (VDD-VSS=15V)
- 极低的静态功耗和高关态电阻
- 模拟开关导通电阻差值 ΔRON = 5Ω (VDD-VSS = 15V)
- 内置模拟开关控制地址译码器和电平转换器
应用领域
- 模拟/数字多路复用和解复用
- 工厂自动化和控制
- 楼宇自动化
- 电池测试设备
- 电网基础设施
