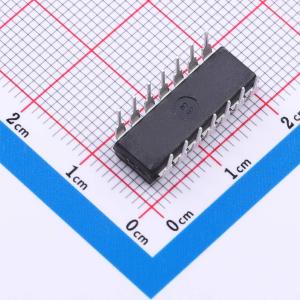

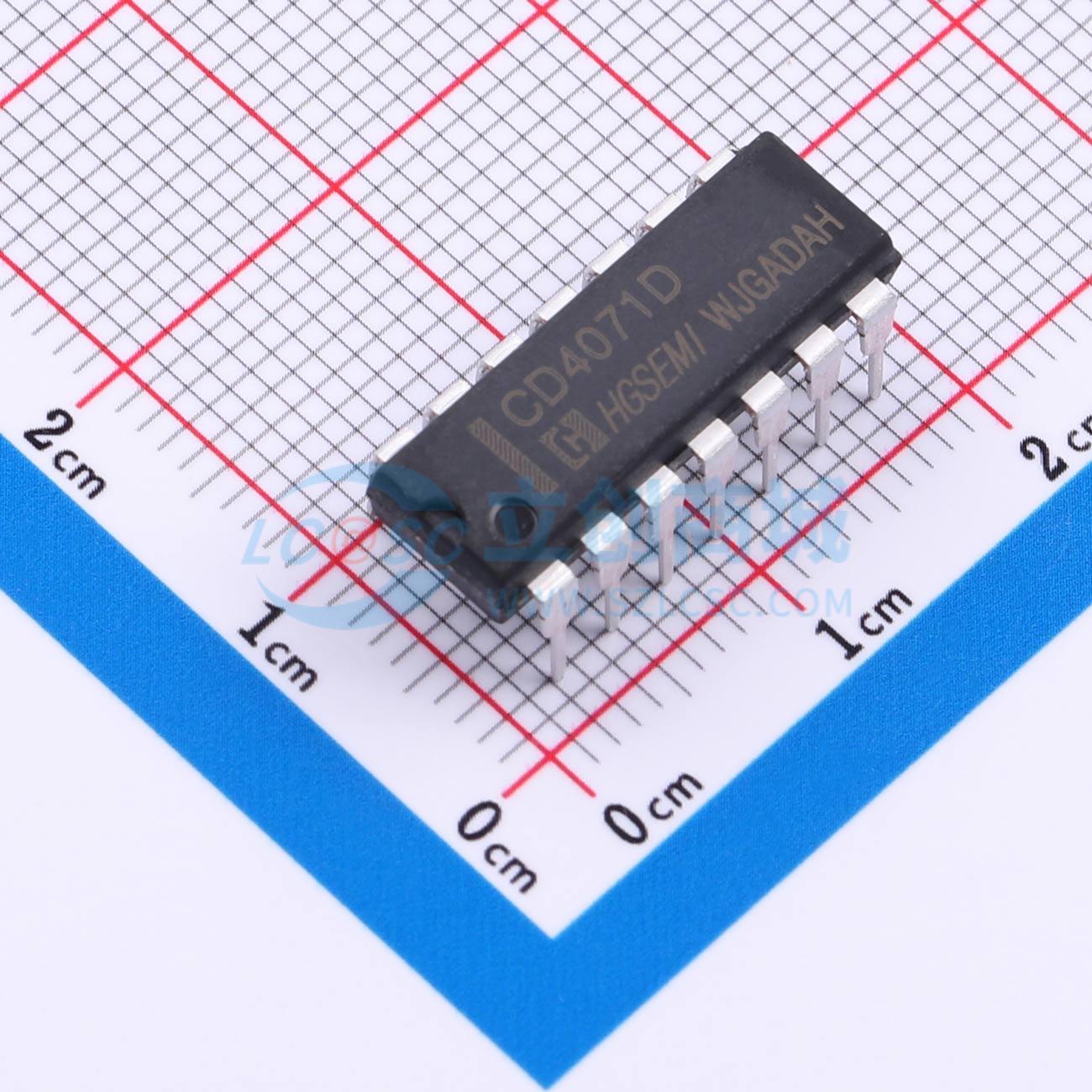

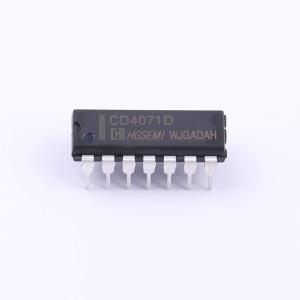

温馨提醒：图片仅供参考，商品以实物为准
CD4071DN
四2输入或门，CMOS集成电路，具有相等的源极和漏极电流能力及缓冲输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Quad 2-Input Or Gate
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4071DN
- 商品编号
- C52121518
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.8321克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 20mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 0V~50mV | |
| 系列 | CD4 | |
| 传播延迟(tpd) | - | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品概述
CD4071D是一款四路2输入或门，这些四路门电路是采用N沟道和P沟道增强型晶体管构建的单片互补金属氧化物半导体集成电路。它们具有相等的源电流和灌电流能力。器件还具备缓冲输出，通过提供极高的增益来改善传输特性。所有输入均经过缓冲。
商品特性
- 宽工作电压范围 VDD = 3 ~V 至 18 ~V
- 完全静态操作
- 5V、10V、15V参数等级
- 标准化的对称输出特性
- 输入和输出受到静电效应保护
- 工作温度范围指定为 -40°C 至 +85°C
