温馨提醒：图片仅供参考，商品以实物为准

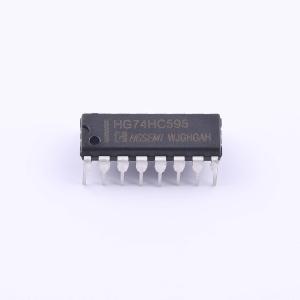

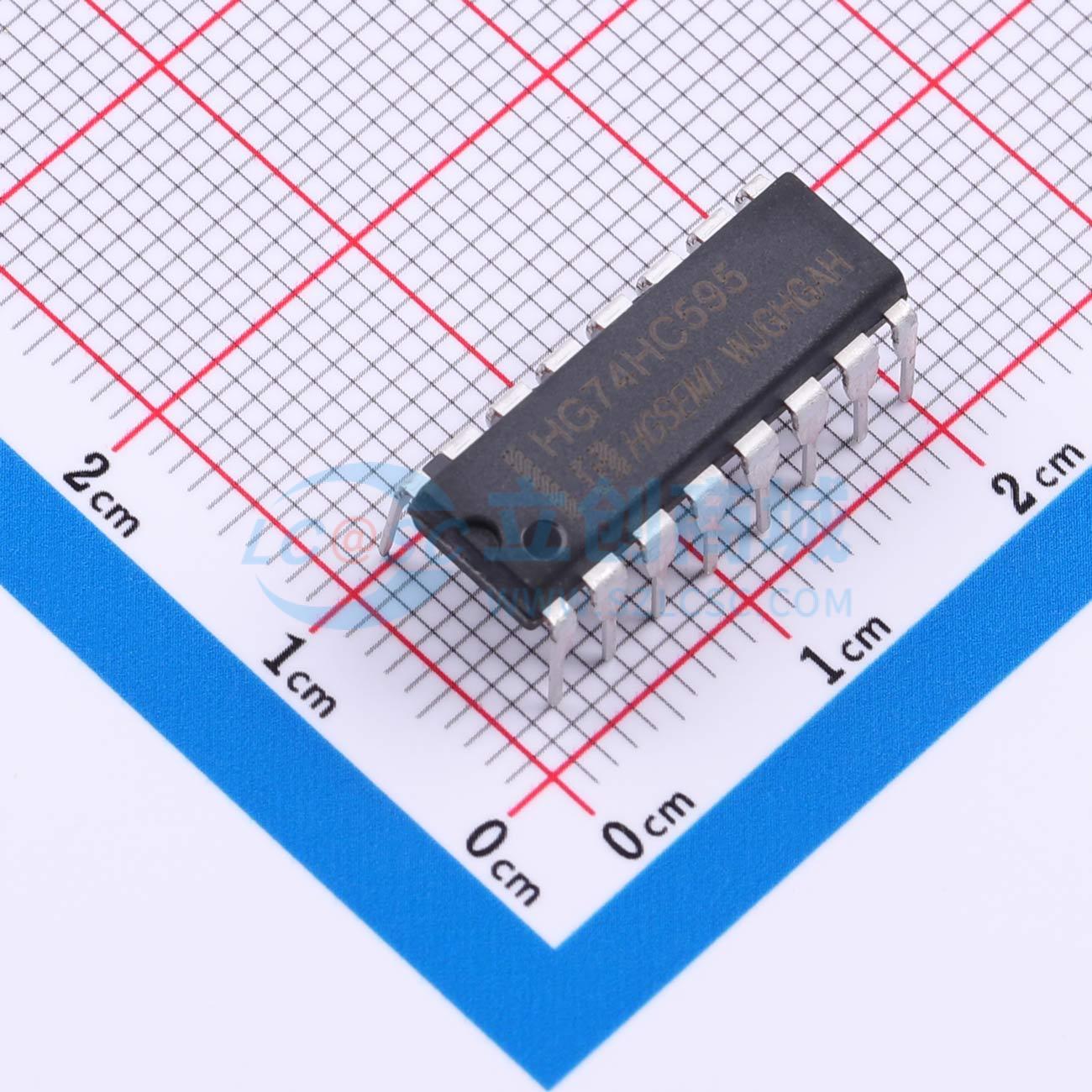

HG74HC595N
8位CMOS移位寄存器，具备可控三态输出和标准串行接口，可用于多设备级联
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8 位 CMOS 移位寄存器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG74HC595N
- 商品编号
- C52121519
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.8754克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 3.2V~5.5V | |
| 时钟频率(fc) | 10MHz | |
| 元件数 | - | |
| 每个元件位数 | - | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 100ns@5V,50pF | |
| 输出电流 | 35mA | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
HG74HC595是一款8位CMOS移位寄存器。其8位并行输出端口为可控的三态输出，并提供一个串行输出端口，可实现多级芯片的串行控制，从而组成8n位（n为芯片数量）的并行输出。
商品特性
- 低输入电流：≤ 1 μA
- 低功耗：Icc ≤ 5.0 μA，在 VCC = 5.5V 条件下
- 可控的三态输出设计
- 标准串行（SPI）接口
- CMOS串行输出，可用于多个设备的级联
应用领域
- LED数码管驱动器
- 自动化工程控制
