温馨提醒：图片仅供参考，商品以实物为准

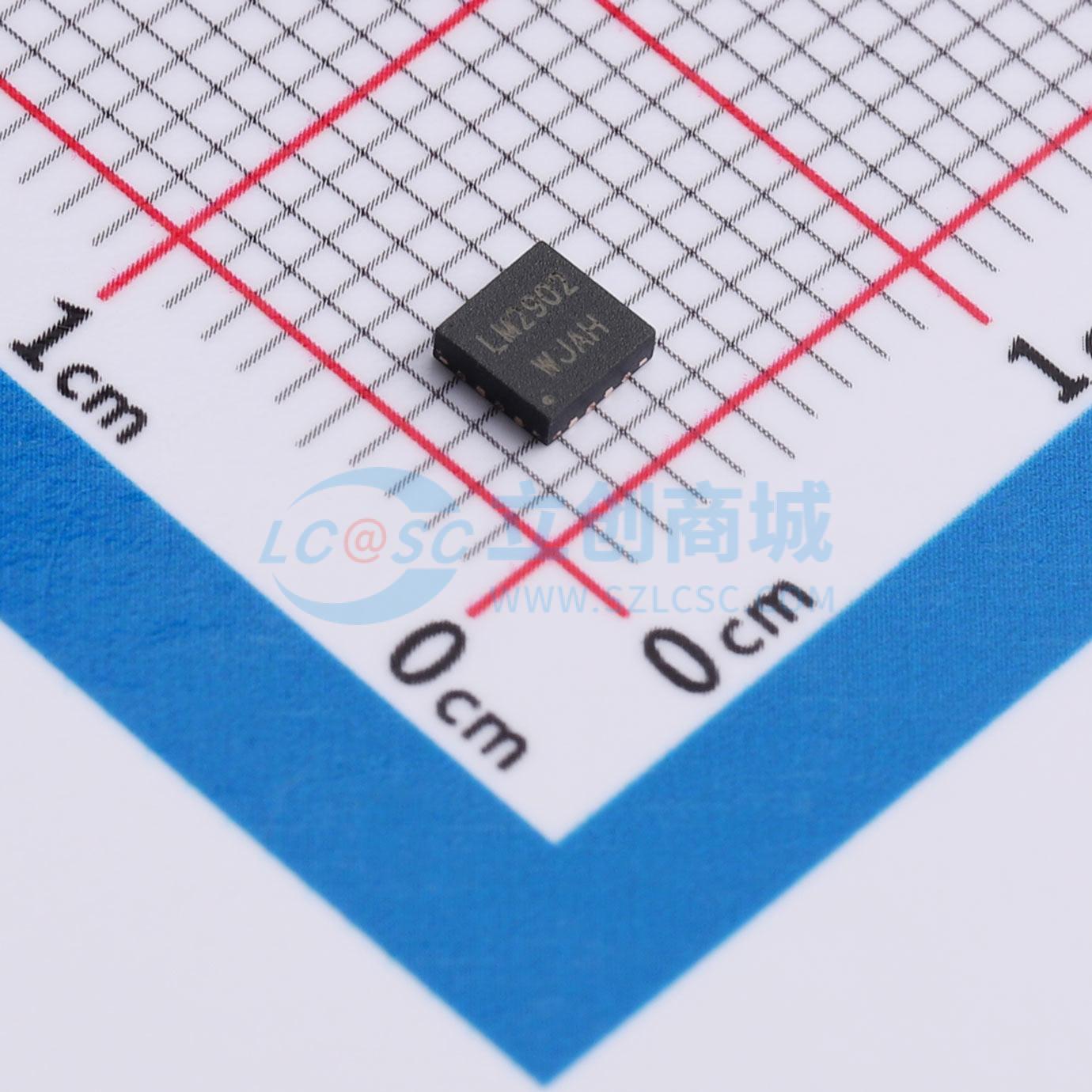

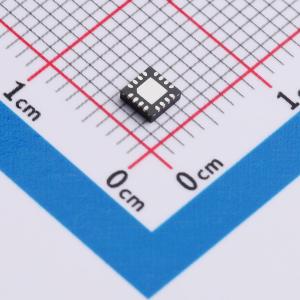

LM2902LQ/TR
低功耗四运算放大器，适用于汽车和工业控制系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LOW POWER QUAD OPERATIONAL AMPLIFIER
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM2902LQ/TR
- 商品编号
- C52121523
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.17628克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.3MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~30V | |
| 双电源电压(Vee~Vcc) | -15V~-1.5V；1.5V~15V | |
| 功能特性 | - |
商品概述
该电路由四个独立、高增益、内部频率补偿的运算放大器组成，专为汽车和工业控制系统设计。它可在宽电压范围内的单电源下工作，也支持双电源供电，且低功耗电源电流消耗与电源电压大小无关。
商品特性
- 宽增益带宽：1.3MHz
- 输入共模电压范围包含地
- 大电压增益：100dB
- 极低电源电流/放大器：375μA
- 低输入偏置电流：20nA
- 低输入失调电流：2nA
- 宽电源电压范围：单电源：+3V ~ +30V；双电源：±1.5V ~ ±15V
- DIP-14封装
- SOP-14封装
- TSSOP-14封装
- QFN-16 3×3封装
