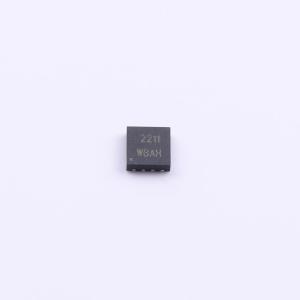

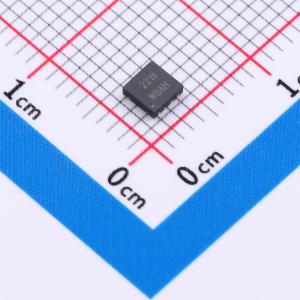

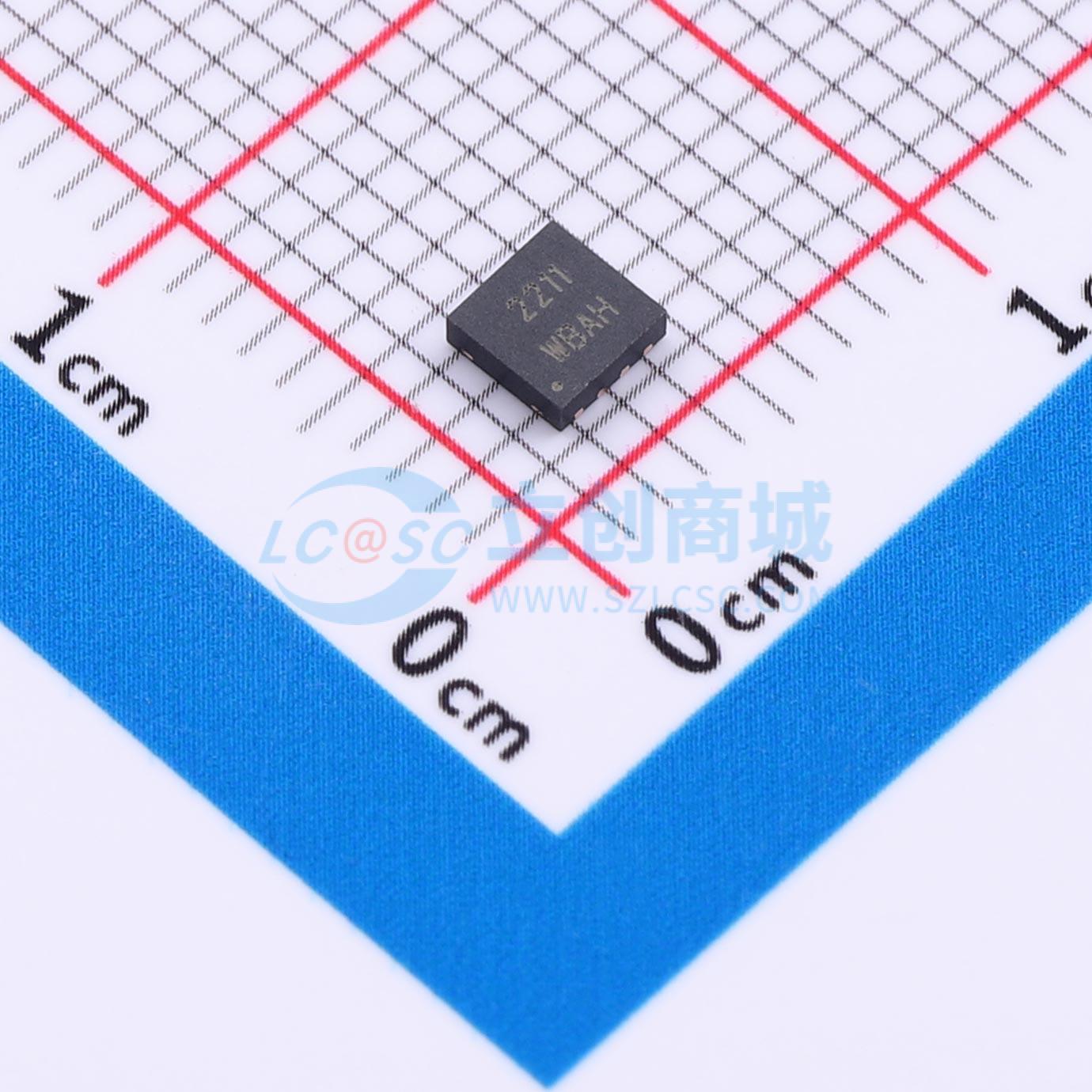

NCS2211DQ3/TR
单声道AB类音频功率放大器，具备开关/切换噪声抑制技术和过温保护，采用SOP-8和DFN-8封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3W 单声道 AB 类音频功率放大器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- NCS2211DQ3/TR
- 商品编号
- C52121512
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.17652克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2.9Wx1@4Ω；1.8Wx1@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.08% | |
| 静态电流(Iq) | 2mA |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 98dB | |
| 电源纹波抑制比(PSRR) | 80dB | |
| 输入通道数 | 1对差分输入 | |
| 功能特性 | 自动静音/免噪音开关；使能/关断功能 | |
| 工作电压 | 1.9V~5.5V |
商品概述
NCS2211是一款3W单声道AB类音频功率放大器，工作电压范围为1.9-5.5V。该器件采用BTL桥接方式，在5V电源供电下，可为4Ω负载提供总谐波失真小于10%、平均3.0W的输出功率。在关断模式下，其典型电流小于0.5μA。该放大器专为提供充足功率和高保真音频输出而设计，仅需少量外围器件，且输出端无需外接耦合电容或自举电容。它提供SOP-8和DFN-8封装，有助于节省电路板面积，非常适合移动电话及其他采用低电压、低功耗应用方案的便携式设备。
商品特性
- 工作电压范围：1.9 - 5.5V
- 采用创新的“开关/切换噪声”抑制技术，有效消除上电和掉电时产生的噪声
- 在总谐波失真加噪声为10%、电源电压为5V、负载为4Ω的条件下，可提供高达2.9W的输出功率
- 在总谐波失真加噪声为10%、电源电压为5V、负载为8Ω的条件下，可提供高达1.8W的输出功率
- 关断电流小于0.5μA
- 具备过温保护功能
- 提供SOP-8和DFN-8封装选项
应用领域
- 移动电话
- 扩音器与蓝牙音响
- 收音机
- GPS设备与行车记录仪
- 语音玩具
