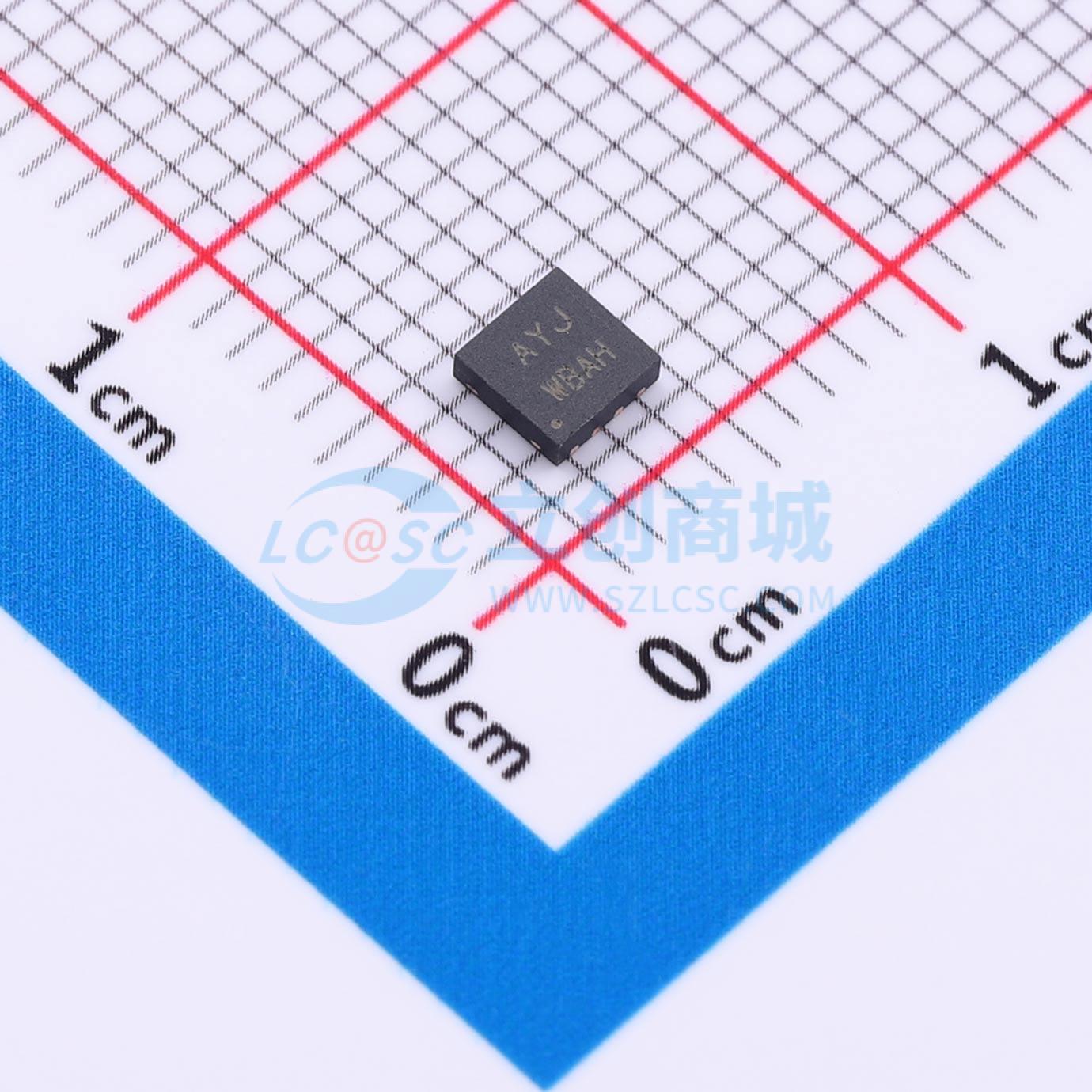

温馨提醒：图片仅供参考，商品以实物为准

TPA6204DQ3/TR

单声道AB类音频功率放大器，具开关/切换噪声抑制技术，采用DFN-8封装，适合低电压低功耗应用

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3W 单声道 AB 类音频功率放大器
品牌名称: HGSEMI(华冠)
商品型号: TPA6204DQ3/TR
商品编号: C52121515
商品封装: DFN-8(3x3)
包装方式: 编带
商品毛重: 0.17698克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	单声道
	输出功率	2.9Wx1@4Ω；1.72Wx1@8Ω
	总谐波失真+噪声(THD+N)	0.08%
	静态电流(Iq)	2mA
	信噪比	98dB

商品概述

TPA6204是一款3W单声道AB类音频功率放大器。其工作电压范围为1.9V至5.5V，采用BTL桥接方式。在5V电源供电下，可为4Ω负载提供总谐波失真小于10%、平均3.0W的输出功率。在关断模式下，其典型电流小于0.5μA。该放大器专为提供充足功率和高保真音频输出而设计，仅需少量外围器件，且输出端无需外接耦合电容或自举电容。它采用DFN-8封装，有助于节省电路板面积，非常适合移动电话及其他要求低电压、低功耗的便携式设备应用。

商品特性

工作电压范围：1.9V ~ 5.5V
采用创新的“开关/切换噪声”抑制技术，有效消除上电和掉电时出现的噪声
在10% THD+N条件下，VDD=5V，驱动4Ω负载时可提供高达2.9W的输出功率
在10% THD+N条件下，VDD=5V，驱动8Ω负载时可提供高达1.8W的输出功率
关断电流小于0.5μA
具备过温保护功能
提供DFN-8封装

应用领域

移动电话
扩音器与蓝牙音响
收音机
GPS设备
语音玩具

数据手册PDF

放大查看下载PDF

	属性	参数值
	电源纹波抑制比(PSRR)	70dB
	效率	-
	输入通道数	1对差分输入
	功能特性	使能/关断功能；自动静音/免噪音开关
	工作电压	1.9V~5.5V
	工作温度	-
