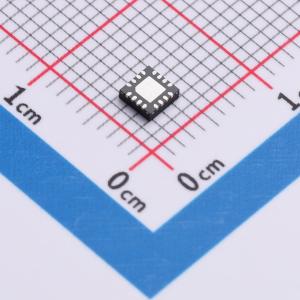

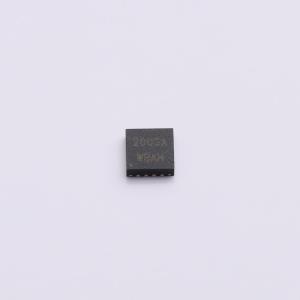

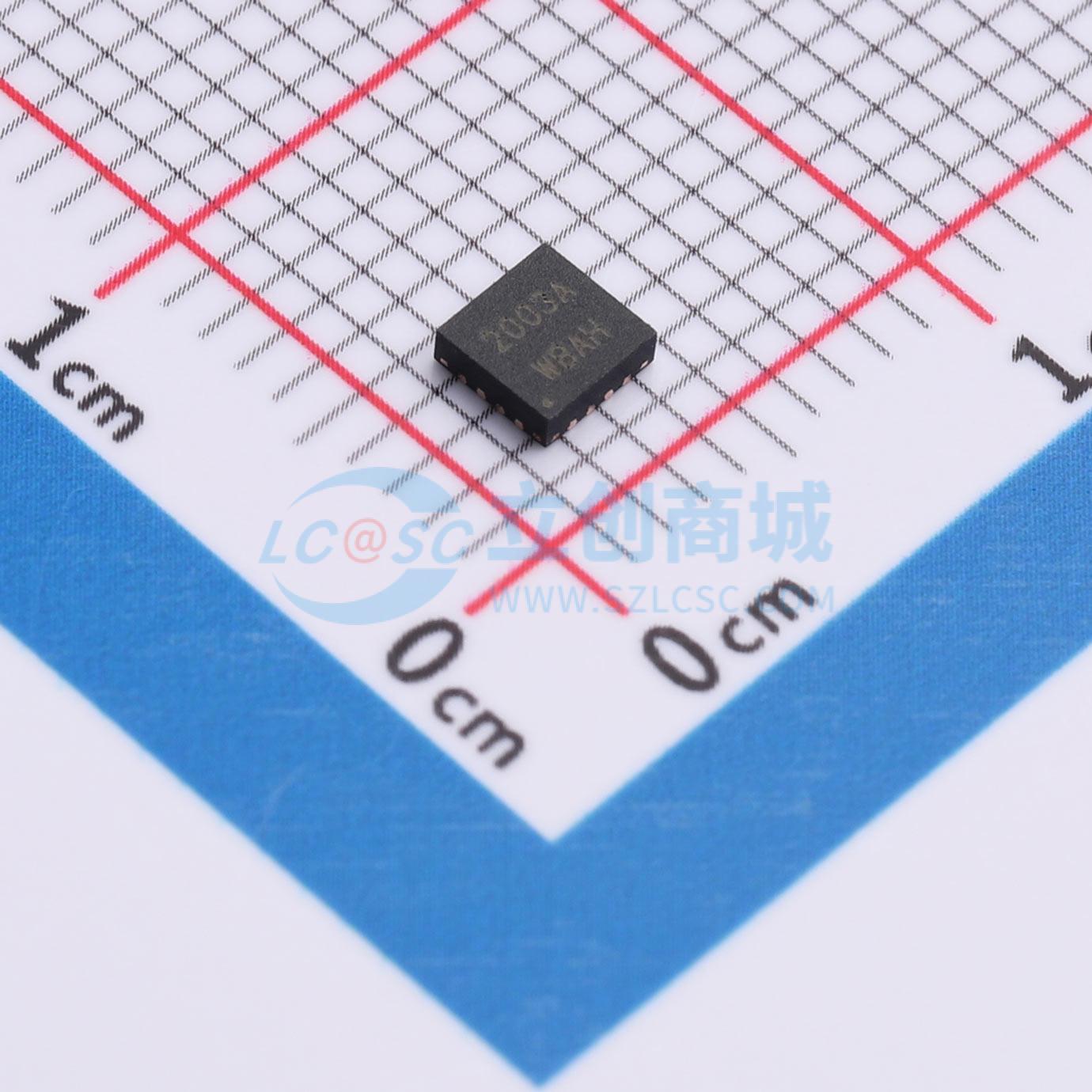

ULN2003ALQ/TR
七路高增益达林顿阵列功率驱动集成电路，内置钳位二极管，可与TTL、CMOS、PMOS直接连接
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 达林顿阵列功率驱动集成电路
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- ULN2003ALQ/TR
- 商品编号
- C52121510
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.17348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+150℃ | |
| 集电极漏电流(Icex) | 20uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.6V | |
| 输入电流(on) | 0.93mA | |
| 输入电流(off) | 100uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 5uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
ULN2003A 是高耐压、大电流达林顿阵列，由七个 NPN 达林顿管组成。所有单元共用发射极，每个单元采用开集电极输出。每一对达林顿都串联一个 2.7K 的基极电阻，直接兼容 TTL 和 5V CMOS 电路，可以直接处理原先需要标准逻辑缓冲器来处理的数据。ULN2003A 工作电压高，工作电流大，灌电流可达 500mA，并且能够在关态时承受 50V 的电压，输出还可以在高负载电流下并行运行，很好地提供了需要多接口驱动电路的解决方案。
商品特性
- 工作电压范围宽
- 七路高增益达林顿阵列
- 输出电压高（可达 50V）
- 输出电流大（可达 500mA）
- 可与 TTL、CMOS、PMOS 直接连接
- 内置钳位二极管适应感性负载
- 封装类型：DIP - 16、SOP - 16、TSSOP - 16、QFN - 16 3×3、QSOP - 16
应用领域
- 继电器驱动
- 直流照明驱动
- 步进电机驱动
- 电磁阀
- 直流无刷电机驱动
