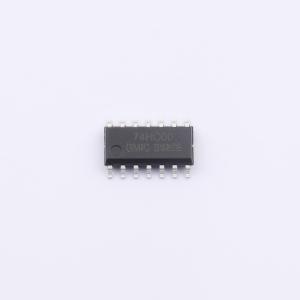

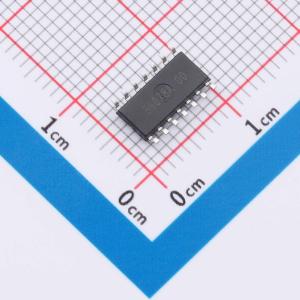

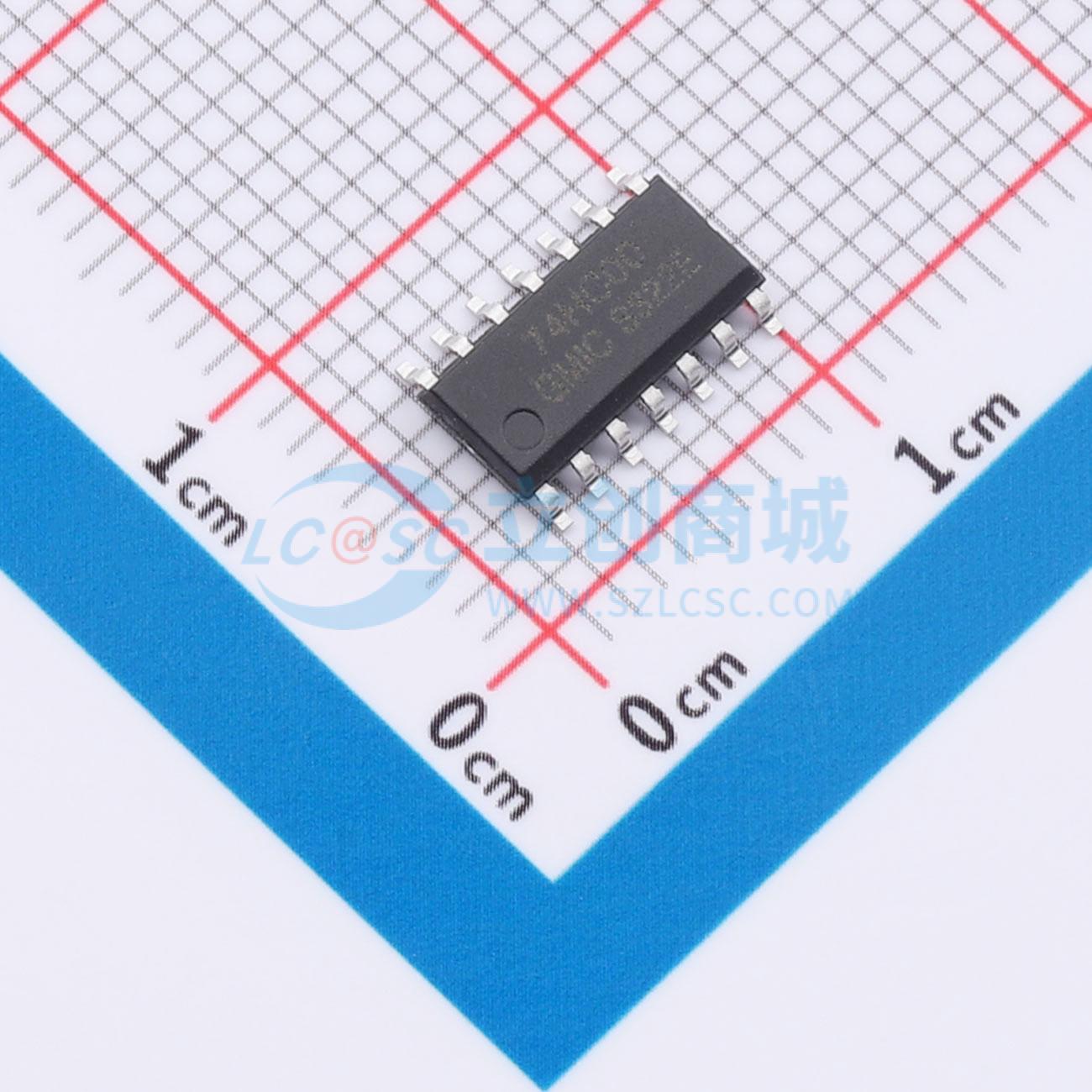

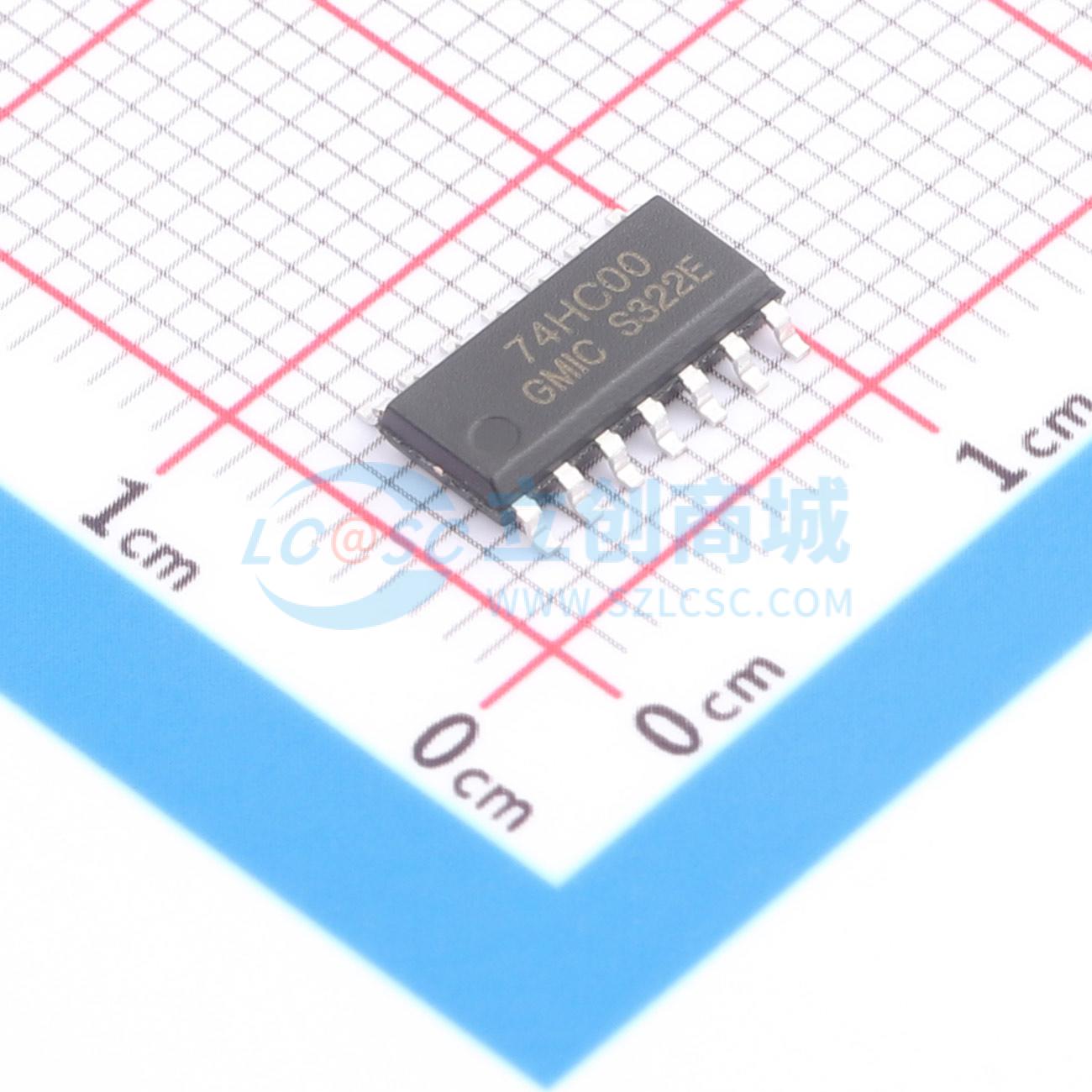

SN74HC00DS
四2输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是四输入正与非门，提供 Y = A(overline) × B(overline) 或 Y = A(overline) + B(overline) 的功能。
- 品牌名称
- GMIC(绿微)
- 商品型号
- SN74HC00DS
- 商品编号
- C51927312
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.2V~3.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 4.4V；5.9V；1.9V | |
| 输出低电平(VOL) | 260mV；100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 7ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
74HC00是一款四路二输入正逻辑与非门器件，其逻辑功能为 Y = A(上划线) × B(上划线) 或 Y = A(上划线) + B(上划线)。
商品特性
- 工作电压范围：2.0V ~ 6.0V
- 低静态电流：Icc = 2μA（最大值）
