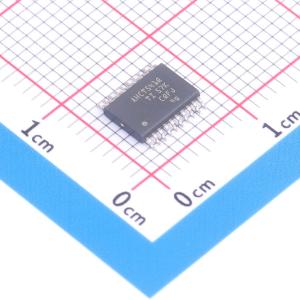

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT541QPWRQ1
SN74AHCT541QPWRQ1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT541QPWRQ1
- 商品编号
- C51895017
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.246667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 7.7ns@5V,50pF |
商品概述
SN74AHCT541-Q1是汽车级八缓冲器/驱动器，包含八个带三态输出的同相缓冲器。低电平有效的输出使能引脚（OE1和OE2）控制全部八个通道，配置为两个引脚都必须为低电平才能激活输出。
商品特性
- 符合AEC-Q100标准，可用于汽车应用
- 器件温度等级1:工作温度范围-40℃ 至 +125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 提供可湿焊翼QFN封装
- 工作电压范围为4.5V 至 5.5V VCC
- 输入兼容TTL电平
- 最大延迟为7.7ns
- 根据JESD 17标准，闩锁性能超过250mA
应用领域
- 驱动指示LED
- 重驱动数字信号
- 驱动传输线
- 控制器复位期间保持信号
