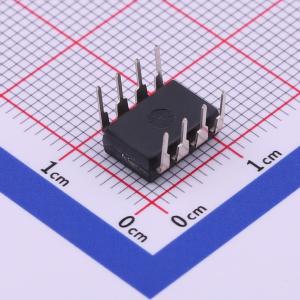

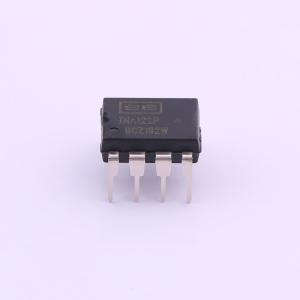

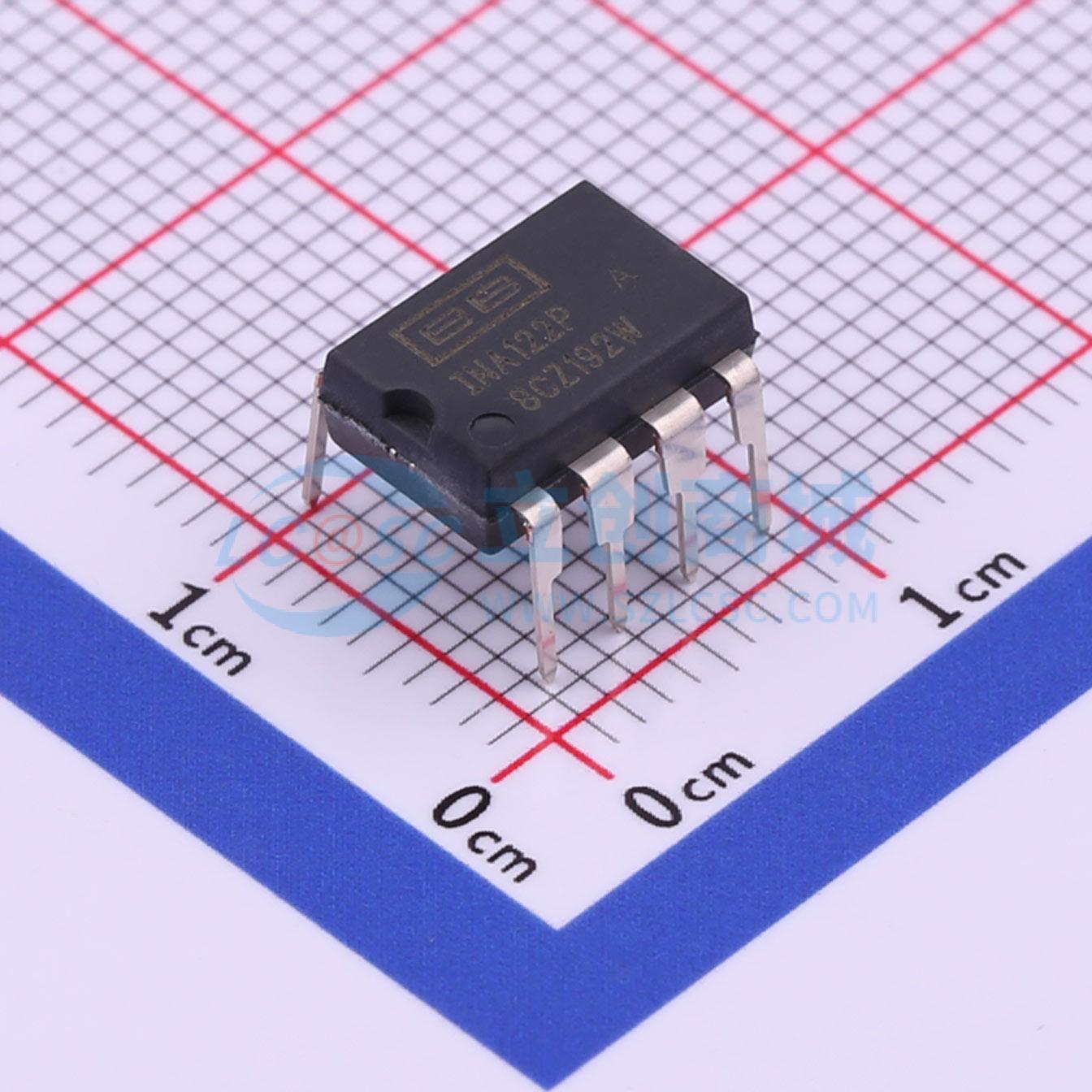

INA122PA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA122 单电源、微功耗仪表放大器
品牌名称: TI(德州仪器)
商品型号: INA122PA
商品编号: C524004
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.88克(g)

商品参数

商品概述

INA122是一款精密仪表放大器，用于精确、低噪声的差分信号采集。其双运算放大器设计在极低的静态电流下提供出色的性能，非常适合便携式仪器和数据采集系统。 INA122可使用2.2V至36V的单电源供电，静态电流仅为60μA，也可使用双电源供电。通过采用输入电平偏移网络，输入共模范围可扩展至负电源轨（单电源接地）以下0.1V。单个外部电阻可将增益设置为5V/V至10000V/V。激光微调可实现极低的失调电压（最大250μV）、失调电压漂移（最大3μV/℃）和出色的共模抑制比。封装选项包括8引脚塑料DIP和SO - 8表面贴装封装。两种封装均适用于-40℃至+85℃的扩展工业温度范围。

商品特性

低静态电流：60μA
宽电源电压范围单电源：2.2V至36V 双电源：-0.9/+1.3V至±18V
共模范围至(V - ) - 0.1V
轨到轨输出摆幅
低失调电压：最大250μV
低失调漂移：最大3μV/℃
低噪声：60nV/√Hz
低输入偏置电流：最大25nA
8引脚DIP和SO - 8表面贴装

应用领域

便携式电池供电系统
工业传感器放大器：电桥、热电阻、热电偶
生理放大器：心电图、脑电图、肌电图
多通道数据采集

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	96dB
	输入偏置电流(Ib)	25nA
	输入失调电压(Vos)	250uV
	增益带宽积(GBP)	-

	属性	参数值
	压摆率(SR)	0.16V/us
	输出电流	30mA
	轨到轨	轨到轨输出
	静态电流(Iq)	60uA
	输入失调电压温漂(Vos TC)	3uV/℃
	工作温度	-40℃~+85℃
