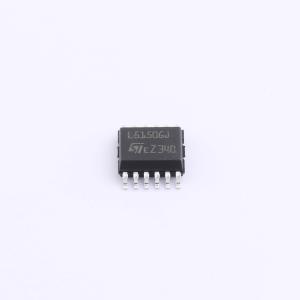

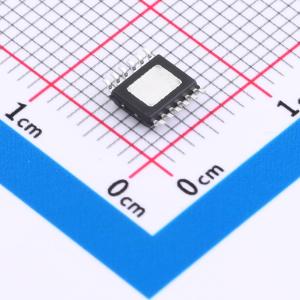

温馨提醒：图片仅供参考，商品以实物为准

L5150GJTR

5V低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L5150GJ是一款具有微处理器控制功能的低压差线性稳压器，这些功能包括上电复位、低压复位、预警和开关控制。在极低输出电流模式且稳压器启用时，典型静态电流为55 μA。稳压器未启用时，静态电流降至5 μA
品牌名称: ST(意法半导体)
商品型号: L5150GJTR
商品编号: C521839
商品封装: PowerSSO-12
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

L5150GJ是一款具有微处理器控制功能的低压差线性稳压器，这些功能包括上电复位、低压复位、预警、开/关控制。在极低输出电流模式且稳压器启用时，典型静态电流为55 μA。稳压器未启用时，静态电流降至5 μA。片上微调可实现高输出电压精度（±2%）。在宽温度范围、线路和负载变化的情况下，仍能保持精度。预警电路监测输入电压，并将其与内部电压基准进行比较。通过外部分压器，输出电压复位阈值可下调至3.5 V。最大输入电压为40 V。最大输出电流有内部限制。内部温度保护会使稳压器输出失效。此外，为保证稳定性，输出端仅需使用低容值陶瓷电容。

商品特性

通过AEC-Q100认证
直流工作电源电压范围为5.6 V至40 V
低压差
低静态电流消耗
精密输出电压5 V ±2%
复位电路可感应输出电压
可通过外部电容编程设置复位脉冲延迟
可调节复位阈值，具备预警功能
使用低容值输出电容时，稳定性范围极宽
具备热关断和短路保护功能
宽温度范围（Tj = -40 °C至150 °C）
使能输入，用于启用/禁用稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	48dB@(100Hz)
	压差	500mV

	属性	参数值
	静态电流(Iq)	55uA
	噪声	-
	特性	过流保护；带使能；过热保护；短路保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
