温馨提醒：图片仅供参考，商品以实物为准

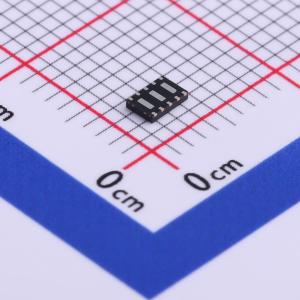

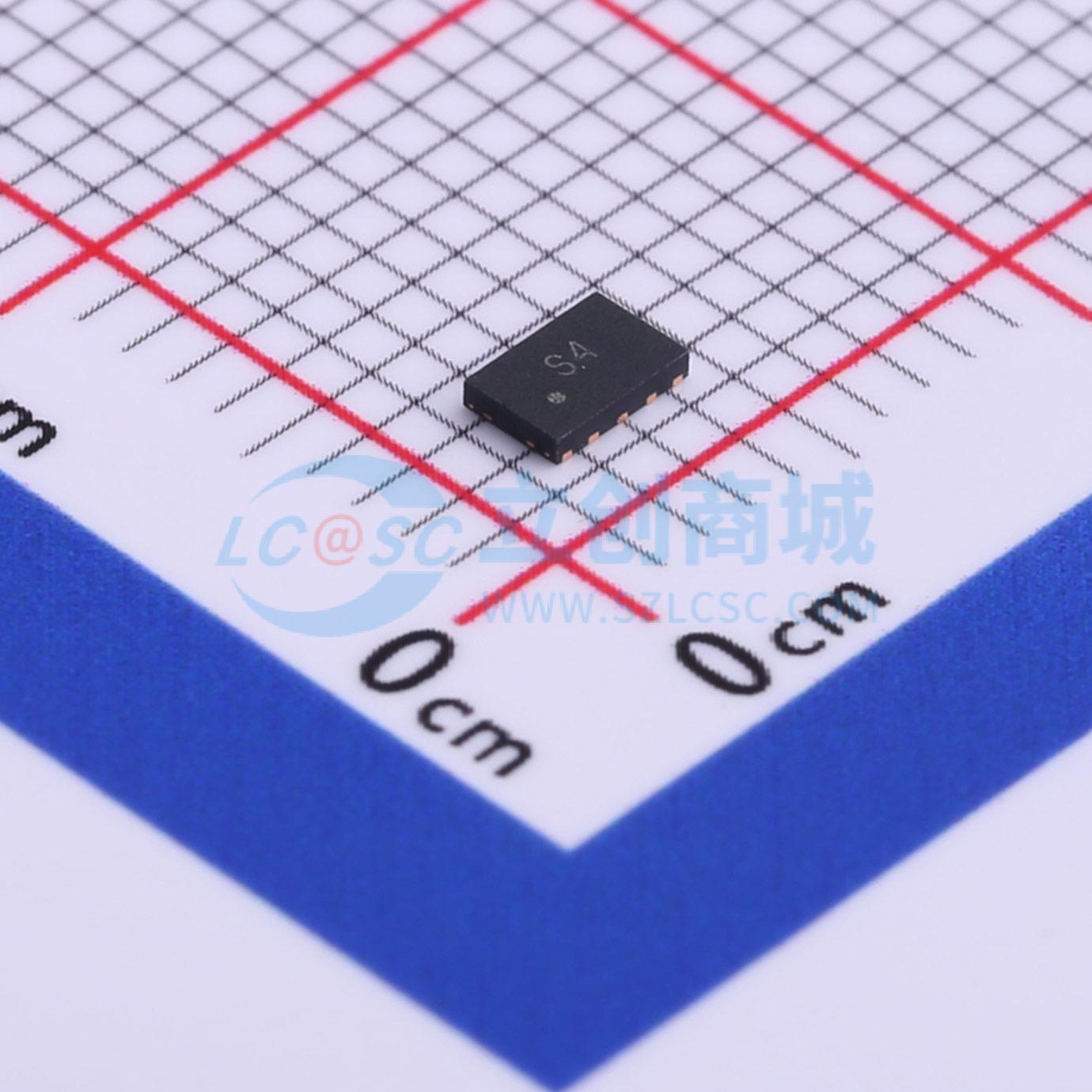

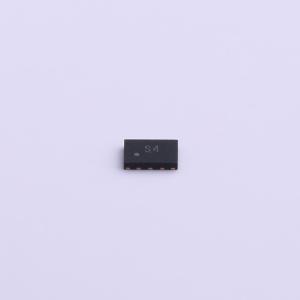

SRV25-4-LF-T7

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: PROTEK
商品型号: SRV25-4-LF-T7
商品编号: C521261
商品封装: DFN-10(2.1x3.1)
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)

	属性	参数值
	类型	ESD

商品概述

SRV25 - 4是一款双USB端口保护阵列，具有超低电容特性。该器件可应用于显卡、智能手机、千兆以太网及其他计算机接口等领域。SRV25 - 4专为静电放电（ESD）保护而设计，能够钳制电源总线上电快速瞬变的影响。 SRV25 - 4集成了8个低电容转向二极管，可用于多达四条独立的数据或传输线路，以及一个用于电源总线保护的瞬态电压抑制（TVS）二极管。该器件采用节省空间的DFN - 10封装配置，可最大限度地降低引脚电感，防止在高ESD电流事件期间出现过冲电压。SRV25 - 4符合IEC 61000 - 4 - 2、61000 - 4 - 2和61000 - 4 - 5标准要求。

商品特性

符合IEC 61000 - 4 - 2（ESD）标准：空气放电15kV，接触放电8kV
符合IEC 61000 - 4 - 4（EFT）标准：40A，5/50ns
符合IEC 61000 - 4 - 5（浪涌）标准：24A，8/20μs - 二级（线 - 地）和三级（线 - 线）
每线800瓦峰值脉冲功率（tp = 8/20μs）
ESD保护能力 > 25千伏
低钳位电压
四线保护
超低电容：典型值3.5pF
符合RoHS标准
符合REACH标准

应用领域

千兆以太网
智能手机
便携式电子设备
显卡接口
USB 2.0接口
DVI接口
