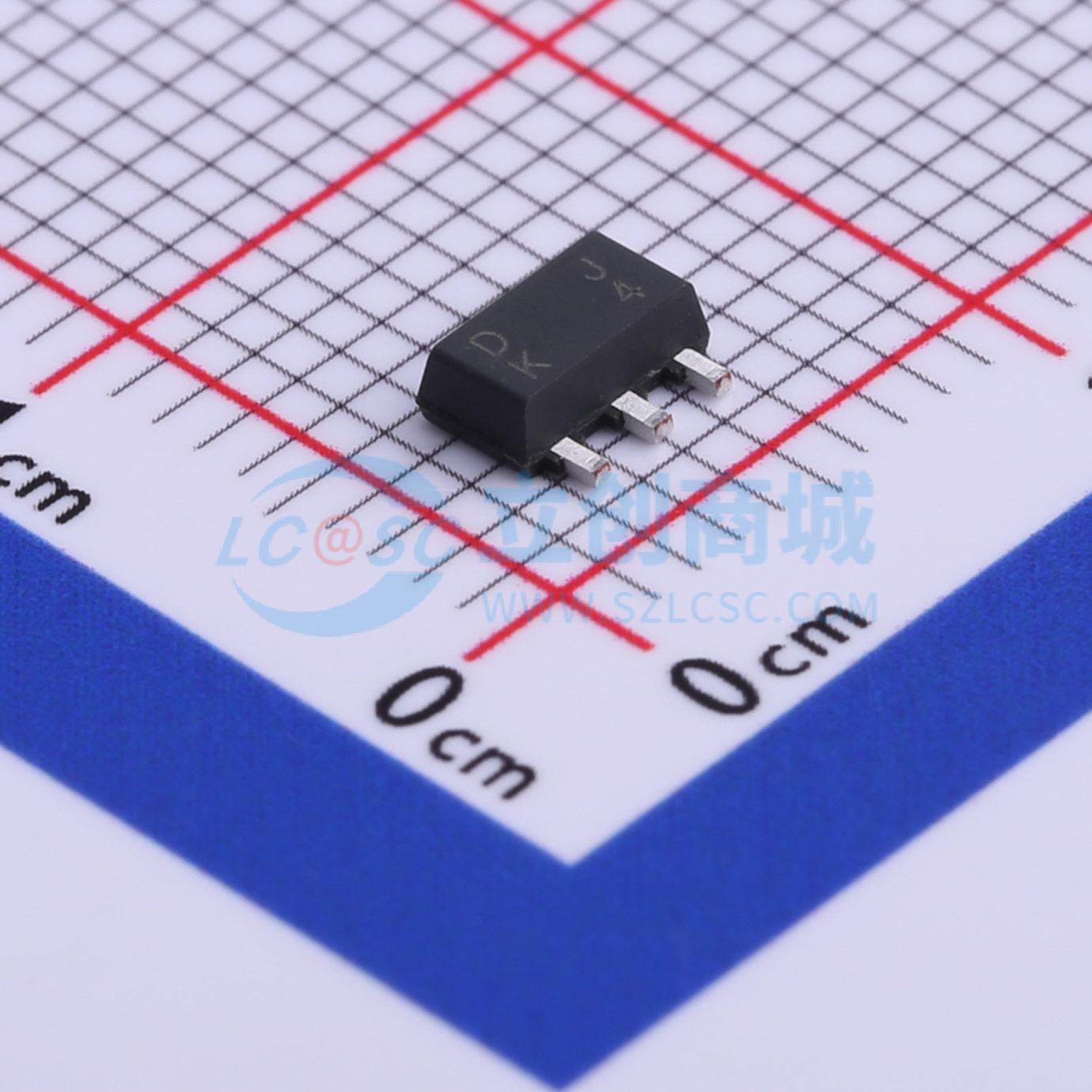

温馨提醒：图片仅供参考，商品以实物为准
SD2350D50B
升压型
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SD2350D系列芯片是采用CMOS工艺制造的静态电流极低的VFM开关型DC/DC升压转换器。该芯片由振荡器、VFM模式控制电路、Lx开关驱动晶体管、基准电压单元、误差比较放大器、电压采样电阻及VLX眼触电路等组成。SD2350D系列升压转换器采用变频的方式，因此较同类产品具有更低的纹波、更强的驱动能力、效率高等特点，应用时外围只需接三个元件(电感、电容及二极管各一个)。SD2350D输入电压最低0.8V，并且可以根据要求调整输出电压3V-6V可选。
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SD2350D50B
- 商品编号
- C521336
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 输出电压 | 4.875V~5.125V | |
| 开关频率 | 150kHz~250kHz | |
| 工作温度 | -40℃~+145℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 4uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
