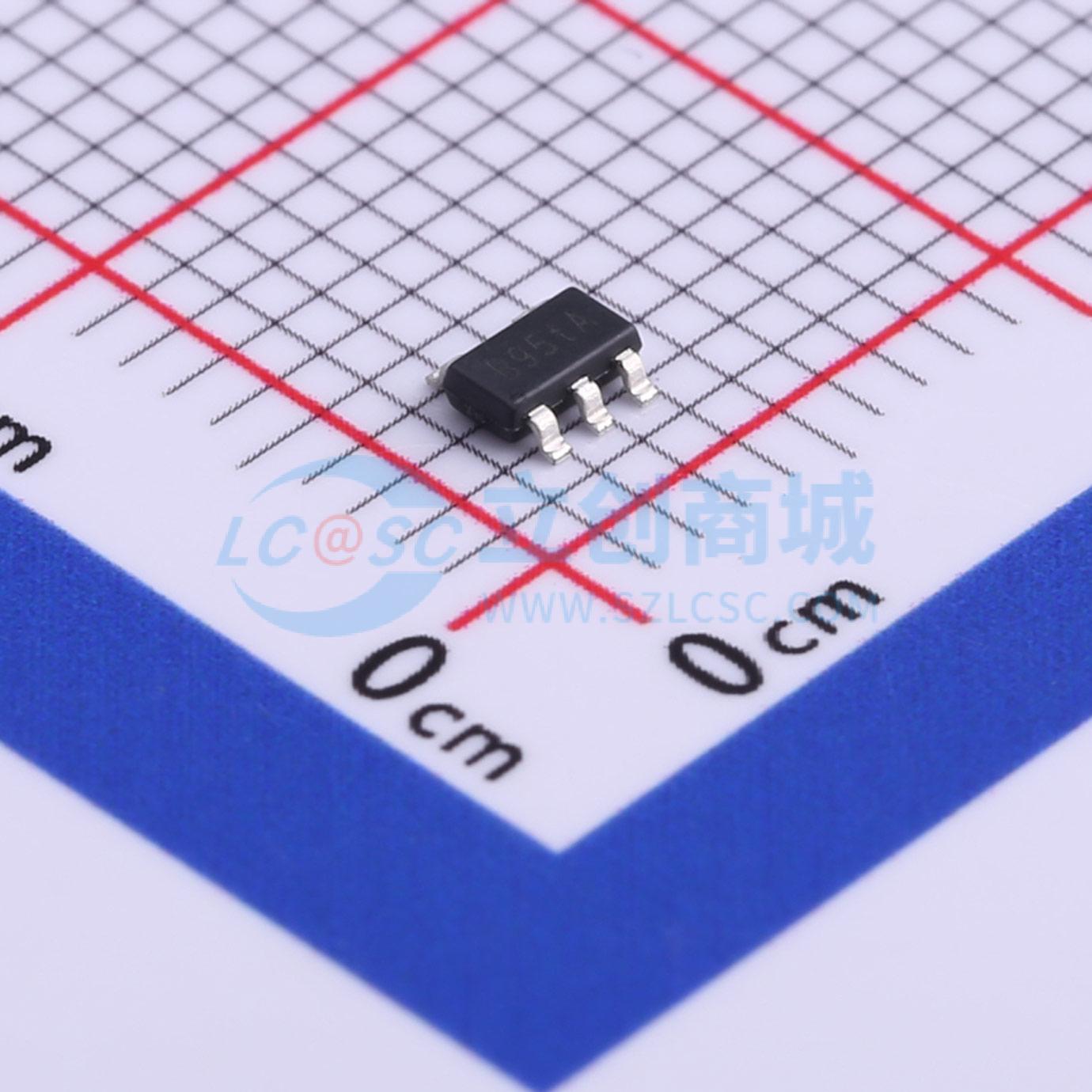

温馨提醒：图片仅供参考，商品以实物为准

SD3362

1A/30V LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款降压型 DC/DC 转换器，用于以恒定电流驱动 LED。该设备可从 6V 至 30V 的电压源串联驱动多达 8 个 LED，具体取决于 LED 的正向电压。LED 的串联连接可提供相同的 LED 电流，从而实现均匀的亮度，并消除了对镇流电阻的需求。开关频率高达 1MHz，允许使用小尺寸的外部组件，从而最大限度地减少所需的 PCB 面积。最大输出电流通过连接在 VIN 和 SET 输入引脚之间的外部电阻设置。通过在 CTRL 输入引脚施加直流电压或 PWM 信号来实现调光。CTRL 处 0.4V 或更低的输入电压可关闭输出 MOSFET，简化 PWM 调光。
品牌名称: SHOUDING(首鼎半导体)
商品型号: SD3362
商品编号: C521346
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

SD3362是一款降压DC/DC转换器，设计用于以恒定电流驱动LED。该设备可以从6V到30V的电压源串联驱动最多8个LED，具体取决于LED的正向电压。LED的串联连接提供了相同的LED电流，从而实现了均匀的亮度，并消除了对镇流电阻的需求。SD3362的开关频率高达1MHz。这允许使用小尺寸的外部组件，从而最小化所需的PCB面积。

SD3362的最大输出电流通过连接在VIN和SET输入引脚之间的外部电阻设置。调光可以通过在CTRL输入引脚上施加直流电压或PWM信号来实现。当CTRL引脚上的输入电压为0.4V或更低时，会关闭输出MOSFET，简化了PWM调光。

商品特性

LED驱动电流高达1A
精度优于5%
高效，最高可达98%
工作输入电压范围为6V至30V
高开关频率，最高可达1MHz
PWM/直流输入用于调光控制
内置输出开路保护

应用领域

MR16灯泡
通用照明灯泡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~30V
	开关频率	1MHz
	通道数	1
	输出电流	1A

	属性	参数值
	调光	PWM
	拓扑结构	降压
	工作温度	-65℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	5%
