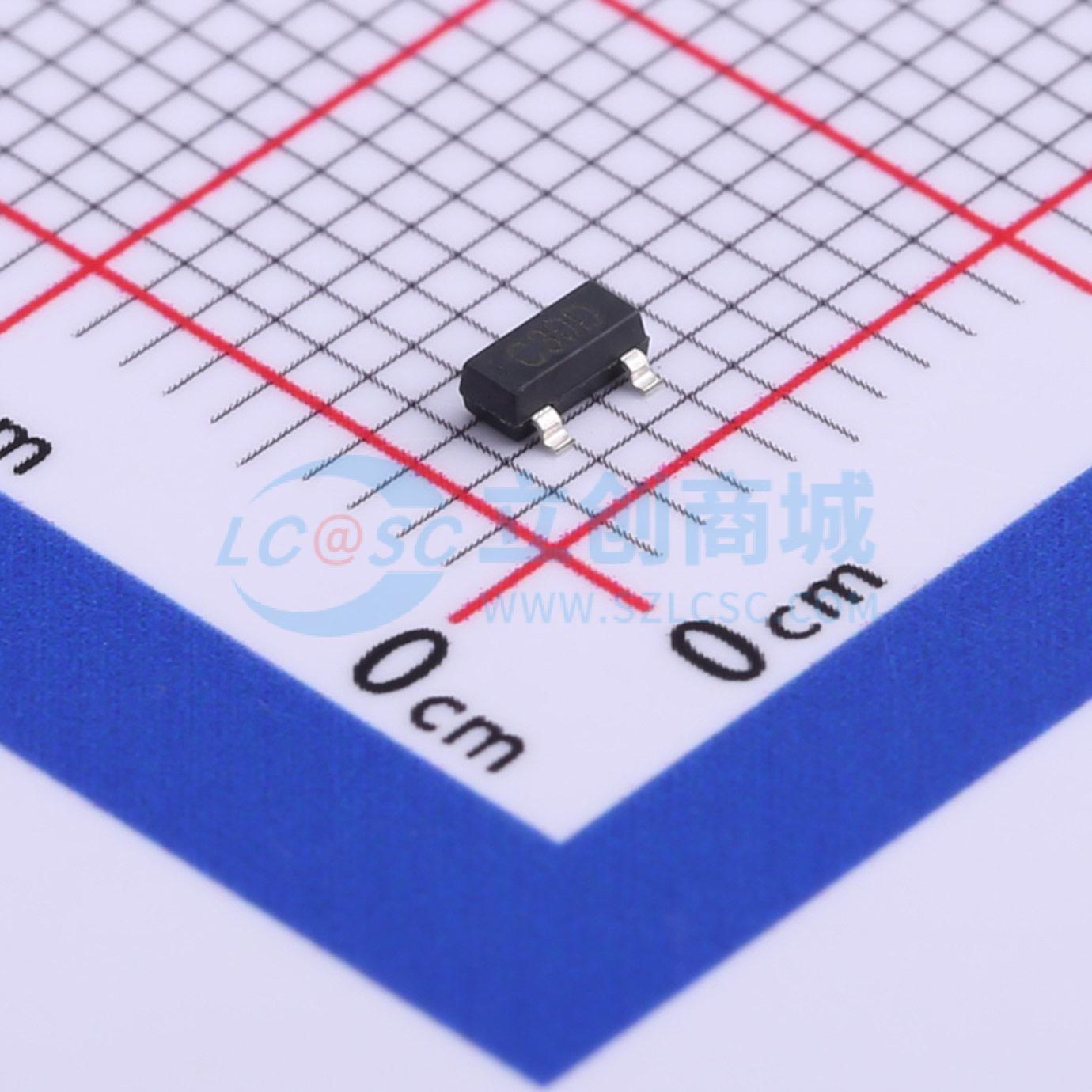

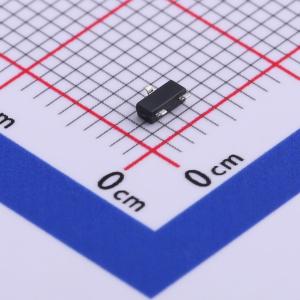

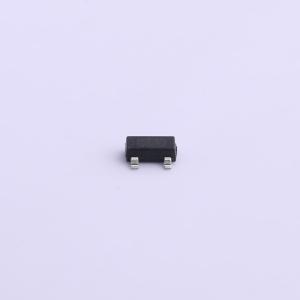

温馨提醒：图片仅供参考，商品以实物为准
SD6304E30A
高效率同步升压DC-DC变换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SD6304是一款高效率、低功耗、低纹波的PFM同步升压DC/DC变换器。仅需要三个外围元件，就可完成将低输入的电池电压变换升压到所需的工作电压。输出电压可通过内部调节进行选择（步进0.1V），方便应用于不同的输出负载情况。
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SD6304E30A
- 商品编号
- C521398
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 750mV~2V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 300kHz | |
| 工作温度 | -20℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 17uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
SD6304是一款高效率、低功耗、低纹波的PFM同步升压DC/DC变换器。仅需要三个外围元件，就可完成将低输入的电池电压变换升压到所需的工作电压。输出电压可通过内部调节进行选择（步进0.1V），方便应用于不同的输出负载情况。系统输出电压具有低纹波，低噪声的特点。内置的同步开关管可极大降低开关管上的损耗，使效率最高可达95%，工作于PFM模式，可有效降低轻载模式下的损耗，提高设备的使用周期。同时，芯片低的静态电流可进一步降低系统损耗。
商品特性
- 最高效率：95%
- 最高工作频率：300 KHz
- 低静态电流：17 μA
- 可选输出电压：1.8 V ~ 3.3 V
- 输出精度：±2%
- 低启动电压：0.75 V
- 低纹波，低噪声
应用领域
- 1 ~ 2个干电池的电子设备
- 电子词典、数码相机、LED手电筒、LED灯、血压计、MP3、遥控玩具、无线耳机、无线鼠标键盘、医疗器械、防丢器、汽车防盗器、充电器、VCR、PDA等手持电子设备
