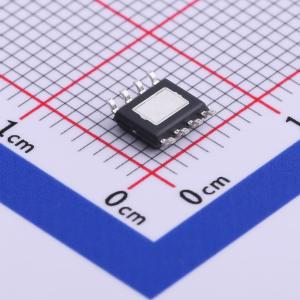

温馨提醒：图片仅供参考，商品以实物为准

SD3337C

恒流升压LED驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SD3337C是一款升压DC/DC转换器,用于恒流驱动白光LED。输入电压范围为2.3至6V,可驱动多达8个串联的LED,最大输出电压可达27V。开关频率最高可达800KHz,具有可编程过压保护和宽调光频率范围（20KHz~360KHz）。采用Tiny SOP8/PP封装。
品牌名称: SHOUDING(首鼎半导体)
商品型号: SD3337C
商品编号: C521418
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.135克(g)

商品参数

商品概述

SD3337C是一款升压型DC/DC转换器，具有恒定电流驱动白色LED或类似设备。可以从锂离子电池驱动多达八个串联的LED。LED电流由外部电阻（Rset）设定，并通过反馈（FB）电压（典型值：200mV）直接调节，该电压跨接在外部电阻（Rsz）上。为了确保操作过程中的最大安全性，输出集成了过电压保护功能，以防在某些故障条件下损坏器件。可以通过两个外部电阻编程设置OVP电压。SD3337C采用小巧的SOP8/PP封装。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.3V~6V
	开关频率	800kHz
	通道数	1
	输出电压	-
	输出电流	-

	属性	参数值
	调光	PWM
	功能特性	过压保护(OVP)
	工作电压(AC)	-
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	-
