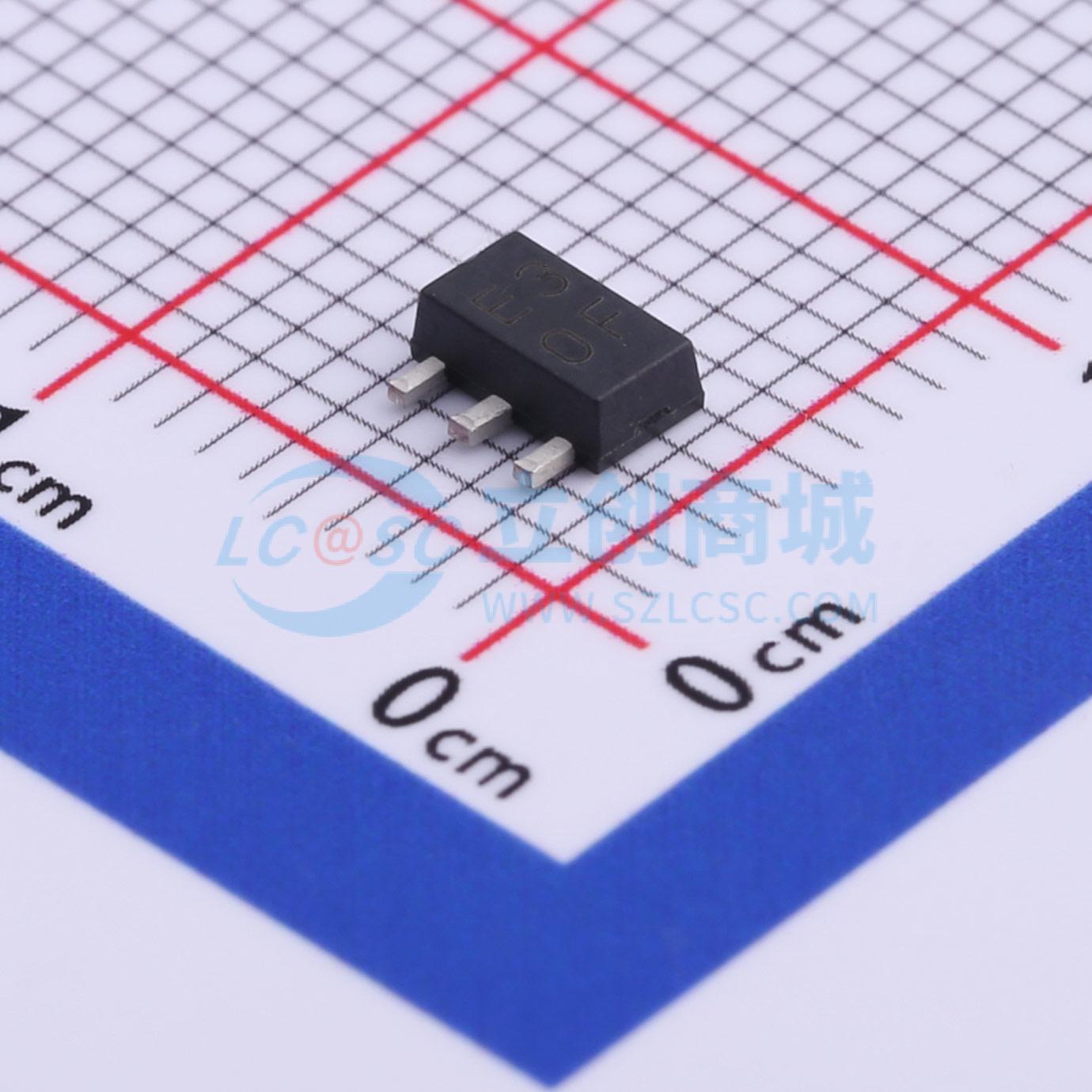

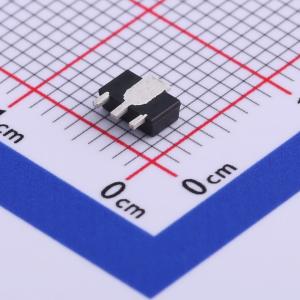

SD6303E30C

SD6303是一款BOOST结构、升压型PFM控制模式的DC-DC变换器。芯片内部包括输出电压反馈和修正网络、启动电路、震荡电路、参考电压电路、PFM控制电路、过流保护电路以及功率管等。SD6303所需的外部元件非常少，只需要一个电感、一个肖特基二极管和输入输出电容就可以提供2.5V~5.0V的稳定的低噪声输出电压。PFM控制电路是SD6303的核心，该模块根据其他模块传递的输入电压信号、负载信号以及电流信号来控制功率管的开关，从而达到控制电路恒压输出的作用。在PFM控制系统中，固定震荡频率和脉宽，稳定的输出电压是根据输入 - 输出电压比例以及负载情况通过削脉冲来调节在单位时间内功率管的导通时间来实现的。震荡电路提供基准震荡频率和固定的脉宽。参考电压电路提供稳定的参考电平。并且由于采用内部的修正技术，保证了输出电压精度达到±2.5%，同时由于参考电压经过精心的温度补偿设计考虑，使得芯片输出电压的温度系数小于100ppm/°C。高增益的误差放大器保证了在不同输入电压和不同负载电流情况下稳定的输出电压。

• 高效率、低纹波、工作频率高
• 仅需四个外围元器件，可将低输入电池电压变换升压到所需工作电压，适合便携式1~4节普通电池应用场合
• 采用高性能、低功耗参考电压电路结构，引入修正技术，输出电压高输出精度及低温度漂移，输出电压精度优于±2.5%，最高效率可达89%
• 有SOT23、SOT23 - 5、SOT89 - 3和TO - 92四种封装形式，SOT23 - 5封装内置EN使能端，EN使能端输入为低电平时，芯片处于关断省电状态，功耗降至最小
• 最高工作频率：300KHz
• 输出电压：2.5V~5.0V（步进0.1V）
• 低起动电压：0.8V(1mA)
• 输出精度：优于±2.5%
• 最高效率：89%
• 输出电流：大于300mA (Vi = 2.5V，Vo = 3.3V)
• 低纹波，低噪声
• 只需四个外围元件

• 1~3个干电池的电子设备
• LED手电筒、LED灯、血压计
• 电子词典、汽车防盗器、充电器、VCR、PDA等手持电子设备
