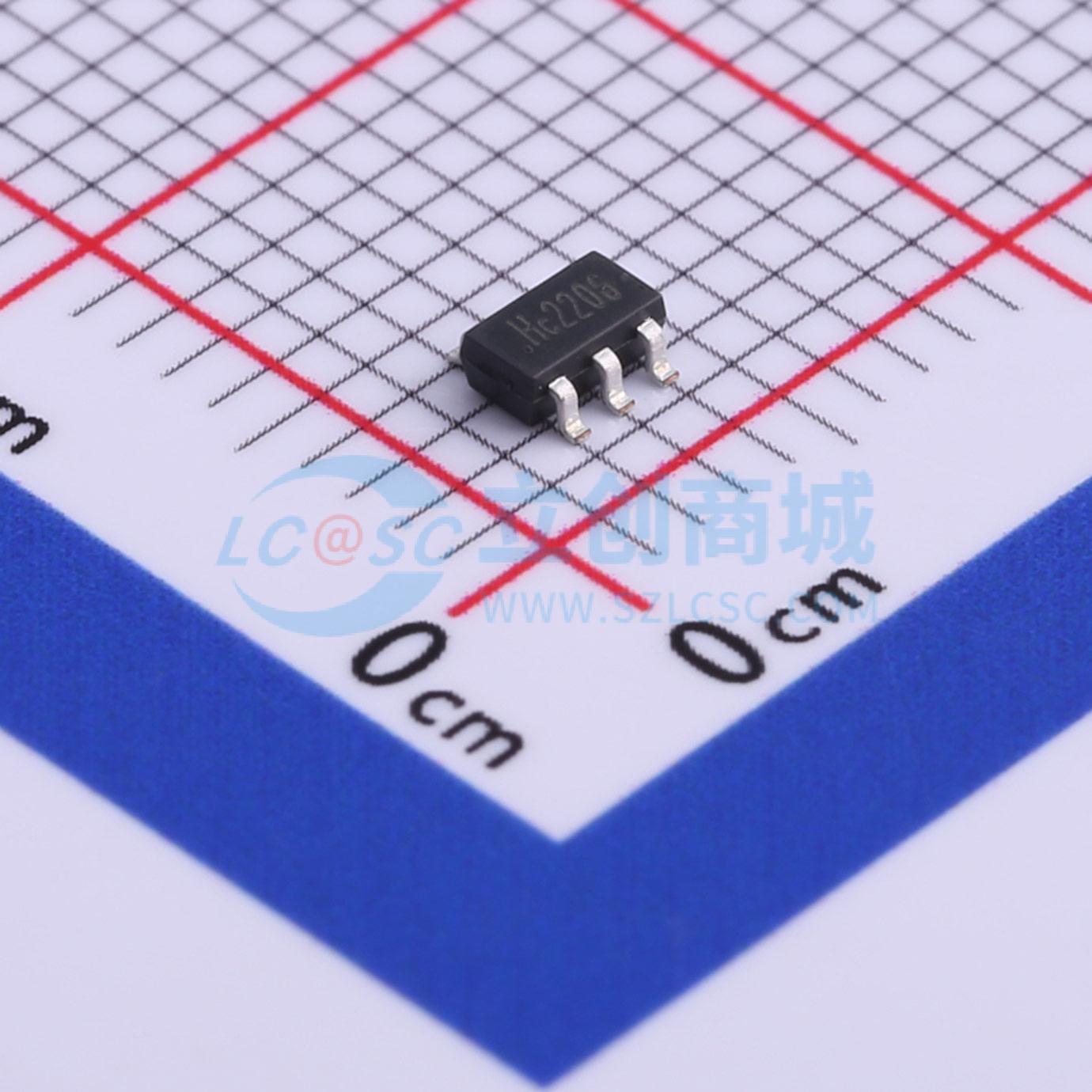

SD6022A

高效升压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SD6022A是一款紧凑、高效率的低电压升压型DC/DC转换器,具有自适应电流模式PWM控制环路,包括误差放大器、斜坡发生器、比较器、开关通路元件和驱动器,提供稳定高效的负载电流范围内的运行。它可以接受低至2.2V的输入电压,并从5V输入产生高达18V的输出电压,最大输出电流为700mA。
品牌名称: SHOUDING(首鼎半导体)
商品型号: SD6022A
商品编号: C521374
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.051克(g)

商品参数

商品概述

SD6022A是一款紧凑、高效的低压升压型DC/DC转换器，采用自适应电流模式PWM控制环路，集成了误差放大器、斜坡发生器、比较器、开关元件和驱动器，可在宽负载电流范围内实现稳定高效的运行。它无需外部补偿即可稳定工作。 SD6022A的输入电压低至2.2V即可启动。该器件可在5V电源下输出18V/700mA。 SD6022A采用薄型SOT - 23 - 6L封装。

商品特性

2.2V启动输入电压
5V输入时可输出18V/700mA
效率高达88%
无需外部MOSFET
小型SOT - 23 - 6L封装

应用领域

个人数字助理（PDA）
数码相机（DSC）
LCD面板
射频标签（RF - Tags）
MP3播放器
便携式仪器
无线设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5V
	输出电压	5V~18V
	输出电流	700mA
	开关频率	800kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	692uA
	开关管(内置/外置)	内置
	输出类型	可调
