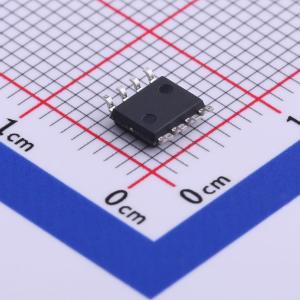

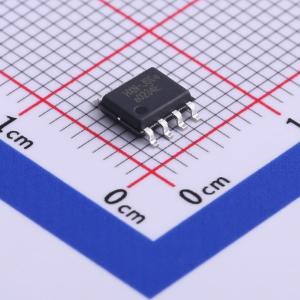

温馨提醒：图片仅供参考，商品以实物为准
SD6039A
2A降压型开关模式DC/DC调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SD6039A是一款2A连续输出电流的降压型开关模式DC/DC调节器,可在宽输入电压范围内稳定工作。具备快速瞬态响应、过流保护和热关断功能,适用于分布式电源系统和电池充电器等应用。
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SD6039A
- 商品编号
- C521375
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~16V | |
| 输出电压 | 1.2V~16V | |
| 输出电流 | 2A | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 800uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SD6039A是一款降压开关模式转换器。在较宽的输入电源范围内，它能实现2A的连续输出电流，且具有出色的负载和线性调节能力。 电流模式操作可提供快速瞬态响应，并简化环路稳定设计。 故障保护功能包括逐周期限流和热关断。 SD6039A仅需最少数量的常用标准外部元件。
商品特性
- 最大输出电流：2A
- 使用低ESR输出陶瓷电容时可保持稳定
- 热关断功能
- 效率高达92%
- 逐周期过流保护
- 5V至16V宽工作输入范围
- 可编程欠压锁定
- 输出电压可在1.2V至16V之间调节
- 采用8引脚SO封装
- 频率：高达400kHz
应用领域
- 线性稳压器的预调节器
- 分布式电源系统
- 电池充电器
